| Marka Adı: | IWAVE |
| Model Numarası: | FDM-6600 |

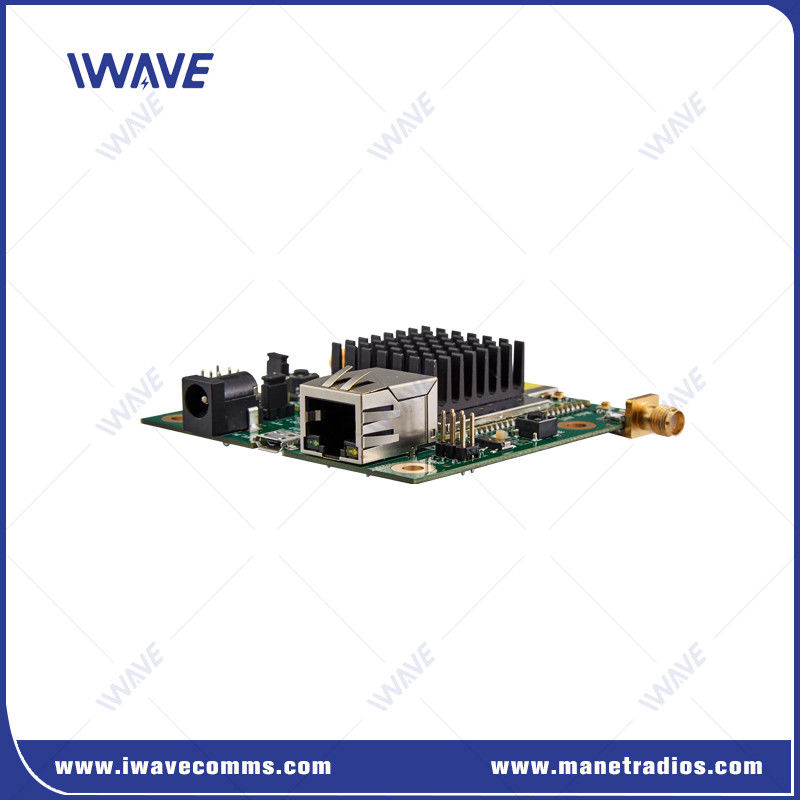

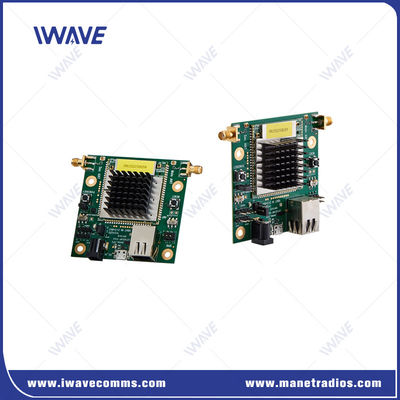

Kablosuz NLOS Geniş Bantlı Video Veri İletişim PCB Modülü
Tanıtım
FDM-6600 Kablosuz NLOS Geniş Bantlı Video Veri İletişim PCB Modülü, modern endüstriyel ortamların yüksek taleplerini karşılamak için tasarlanmış gelişmiş bir iletişim cihazıdır.Gerçek zamanlı veri ve video iletimi gerektiren çeşitli uygulamalar için kesintisiz ve sağlam bir bağlantı sağlamak için tasarlanmıştırÇoklu ağ kablosuz protokollerini destekleyerek, bu cihaz güvenilir ve verimli bir veri değişimini sağlar ve herhangi bir endüstriyel kurulum için ayrılmaz bir bileşen haline gelir.
Bu ürün, standart ağ iletişimi için TCP / IP, daha hızlı, bağlantısız veri dağıtımı için UDP, dinamik IP adresi tahsis için DHCP,Alan adı çözümü için DNS, ve HTTP/HTTPS güvenli web erişimi için.Protokol desteğinin çok yönlülüğü, cihazın mevcut ağ altyapıları ile sorunsuz bir şekilde entegre olmasını ve çeşitli operasyonel gereksinimleri karşılamasını sağlar.
Temel Özellikler
Şifreleme: Güvenli veri uzaktan aktarımı için AES 128-bit
Desteklenen Protokoller: Ağ kablosuz protokollerini kolaylaştırmak için TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS
Sertifikalar:MIC, CE uyumluluğunu ve güvenliğini sağlamak
Güç kaynağı:5Güvenilir çalışmayı sürdürmek için VDC
Anten Tipi: DışSMA konektörü
Kablosuz NLOS Geniş Bantlı Video Veri İletişim PCB Modülünün Uygulanması
Gözetim ve Güvenlik:Şehir merkezleri, endüstriyel parklar, havaalanları ve sınırlar gibi büyük alanları izlemek için güvenlik sistemlerinde yaygın olarak kullanılır.Çoklu kameralar canlı video akışlarını merkezi bir kontrol odasına gönderebilir, durum farkındalığını ve tepki yeteneklerini artırmak.
Yayın ve Olay Kapsamı:Yayın sektöründe, Noktadan çok noktaya kablosuz sistemler, bir etkinliğin çeşitli yerlerinden (örneğin spor stadyumları, konserler,veya konferanslar) bir üretim stüdyosuna veya yayın vanına, gerçek zamanlı kapsama ve üretimi kolaylaştırır.
Acil Durum:Doğal afetler, kazalar veya diğer acil durumlar sırasında, ilk tepki verenler kablosuz video iletimi kullanarak drone, vücut kameraları,veya araçlara monte edilmiş komuta merkezli kameralar, daha hızlı karar vermeye ve koordinasyona yardımcı olur.
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE Teknoloji Standartlarına dayalı kablosuz | |
| Şifreleme | ZUC/SNOW3G/AES ((128) SeçmeliDoldurma-2 | |
| Veriler oranı | 30 Mbps ((Uplink ve Downlink) | |
| Aralık | 10km-15km ((Havadan yere) 500m-3km ((NLOS Yerden yere) | |
| Kapasite | Yıldız Topolojisi, 17-Pint'e Göre | |
| Güç | 25dBm (2w veya 10w talep üzerine) | |
| Gecikme | Tek atlama iletim ≤30ms | |
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Otomatik Çapraz Bant Frekans Atlaması | |
| Bant genişliği | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Güç tüketimi | 5Watt | |
| Güç Girişi | DC5V | |
| Duyarlılık | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Frekans Bandı | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Komünist | ||
| Elektrik seviyesi | 2.85V gerilim alanı ve 3V/3.3V seviyesine uygun | |
| Kontrol verileri | TTL modu | |
| Baud oranı | 115200bps | |
| İletişim Modu | Aktarma modu | |
| Öncelik seviyesi | Sinyal iletisinde, kontrol verileri öncelikli olarak iletilecek. | |
| Not:1Gönderilen ve alınan veriler ağda yayınlanır. Başarılı bir ağ kurduktan sonra, her FDM-6600 düğümü seri verileri alabilir. 2Gönderme, alım ve kontrol arasında bir fark yapmak istiyorsanız, biçimi kendiniz tanımlamanız gerekir. | ||
| Arayüzler | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| Komünist | 1x COMUART | |
| Güç | DC Giriş | |
| İKİLİK | Üç Renkli LED | |
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |
| Ağırlık | 50 gram | |
| Boyut | 7.8*10.8*2cm | |
| Dayanıklılık | MTBF≥10000hr | |
|
|
