| Marka Adı: | IWAVE |
| Model Numarası: | FDM-66MN |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | D/P,T/T,L/C |
NLOS İletişimleri için Güvenli Kablosuz UGV / Drone Veri Bağlantıları
Tanıtım

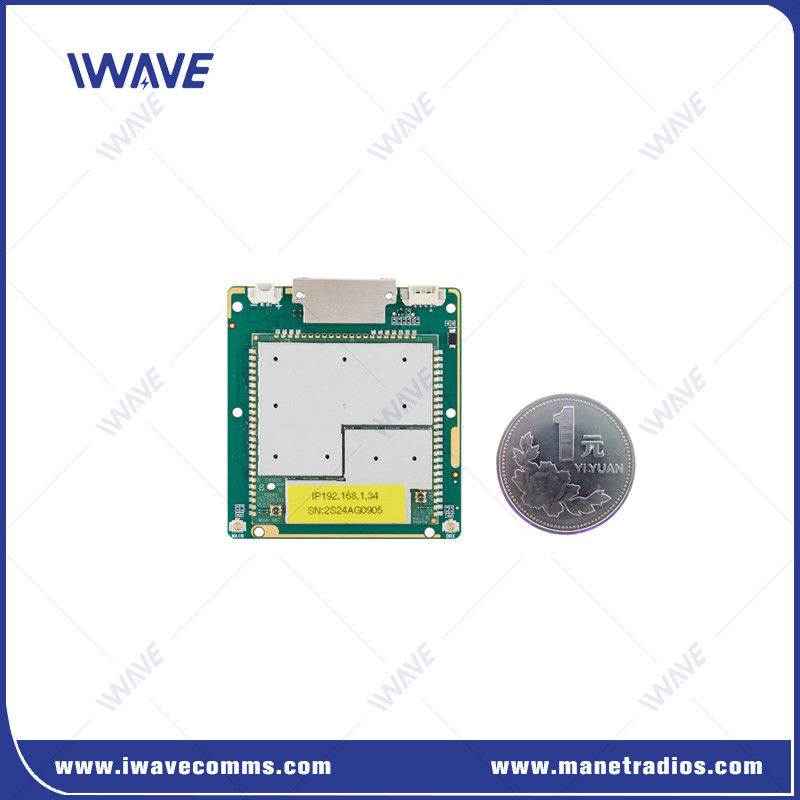

FDM-66MN, mobil robotik ve insansız sistemler için tasarlanmış en gelişmiş geniş bantlı dijital veri bağlantısıdır.4Ghz yönetim yazılımı seçilebilir.
FDM-66MN, bir veya daha fazla mobil ünite ile şebeke dışı ve bağlantısı kesilmiş ortamlarda bir kontrol istasyonu arasında uzun menzilli ve yüksek verimli kablosuz video ve telemetri iletişimini sağlar.
Temel Özellikler
Yüksek Veri Hızı
●Yukarı bağlantı ve aşağı bağlantı 30Mbps
Uzun İletişim Mesafesi
● Görme hattı (NLOS) ve mobil ortamlar: 500 metre-3 km
● Havadan yere görüş hattı: 10-15km
● Güç güçlendirici ekleyerek iletişim mesafesini uzatın
●Dış RF güçlendirici desteği (manual için düzenleme)
Yüksek Güvenlik
●AES 128 şifrelemesine ek olarak özel dalga biçimleri kullanmak
Kolay Entegre
● Standart arayüzler ve protokollerle
● Dış IP cihazlarını bağlamak için 3*Ethernet portu
● Çeşitli platformlara kolay bir entegrasyon için OEM modülü ve bağımsız bir bağlantı çözümü.
Sağlanan API Belgesi
●FDM-66MN, farklı işletim sistemleri ve platformlarla uyumlu olmak için API sağlar
Düşük Gecikme
●Slave node - master node iletim gecikmesi <= 30ms
Eşsiz Duyarlılık
● -103 dBm/10MHz
Arayüz Tanımı
| J30JZ Tanımı: | ||||||
| Pin | Adı | Pin | Adı | Adı | Pin |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC VIN | 22 | Ayakkabı | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Uygulama
Minyatür, hafif ve yazılım tanımlı radyo bağlantı modülü, insansız BVLoS görevleri, UGV, Robotik, UAS ve USV için insansız iletişim uygulamaları için güvenilir bir iletişim ortağıdır.,FDM-66MN'in uzun menzilli yetenekleri, birden fazla tam HD video beslemesinin ve kontrol ve telemetri verilerinin eşzamanlı yüksek kaliteli çiftlü aktarımını sağlar.50km uzunlukta iletişim sağlayabilir.Kalabalık bir şehirde görüş hattı olmayan ortamlarda bile çalışmak, daha fazla 20km iletişim mesafesini de sağlayabilir.
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE kablosuz teknoloji standardına dayalı kablosuz baz | |
| Şifreleme | ZUC/SNOW3G/AES ((128/256) İsteğe bağlıLayer-2 | |
| Veri oranı | 30 Mbps ((Uplink ve Downlink) | |
| Sistem veri hızının uyarlanabilir ortalama dağılımı | ||
| Kullanıcıların hız sınırını ayarlamalarını destekle | ||
| Aralık | 10km-15km ((Havadan yere) 500m-3km ((NLOS Yerden yere) |
|
| Kapasite | 16 düğüm | |
| Bant genişliği | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Güç | 25dBm±2 (2w veya istek üzerine 10w) Tüm düğümler otomatik olarak iletim gücünü ayarlar. |
|
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Engelleme karşıtı | Otomatik Çapraz Bant Frekans Atlaması | |
| Güç tüketimi | Ortalama: 4-4.5Watt Maksimum: 8Watt |
|
| Güç Girdi | DC5V-32V | |
| Alıcı Duyarlılığı | Duyarlılık ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Frekans Bandı | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| İletişim Modu | Tek yayın, çok yayın, yayın | ||||||
| İletişim Modu | Tam Dupleks | ||||||
| Ağ Kipi | Dinamik Yönlendirme | Otomatik olarak gerçek zamanlı bağlantı koşullarına göre rotaları güncelle | |||||
| Ağ Kontrolü | Devlet İzleme | Bağlantı durumu /rsrp/snr/uzaklık/ yukarı bağlantı ve aşağı bağlantı verimi | |||||
| Sistem Yönetimi | WATCHDOG: tüm sistem düzeyinde istisnalar tanımlanabilir, otomatik olarak sıfırlanabilir | ||||||
| Tekrar iletme | L1 | Taşındığı farklı verilere dayanarak yeniden iletecek olup olmadığını belirlemek. (AM/UM); HARQ yeniden iletiyor. | |||||
| L2 | HARQ yeniden yayınlar. | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serili Port | 2x RS232 | |
| Güç Girdi | 2* Güç Girdi (alternatif) | |
| Kontrol veri iletisi | |||||
| Komut Arayüzü | AT komuta yapılandırması | AT komut yapılandırması için VCOM portu/UART ve diğer portları destekle | |||
| Yapılandırma Yönetimi | WEBUI, API ve yazılım yoluyla yapılandırmayı destekle | ||||
| Çalışma Modu | TCP sunucu modu TCP istemci modu UDP modu UDP çoklu yayın MQTT Modbus |
● TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısı için bekler. ● TCP istemcisi olarak ayarlandığında, seri port sunucusu aktif olarak hedef IP tarafından belirtilen ağ sunucusuna bağlantı başlatır. ●TCP sunucusu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci işbirliği, MQTT |
|||
| Baud oranı | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| İletişim Modu | Aktarma modu | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |

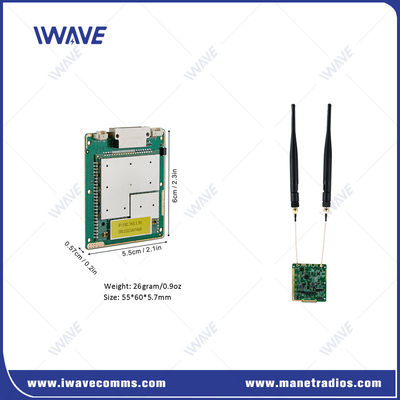

| Ağırlık | 26 gram | |
| Boyut | 60*55*5.7mm | |
| Dayanıklılık | MTBF≥10000hr | |
|
|
