| Marka Adı: | IWAVE |
| Model Numarası: | FD-6100 |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

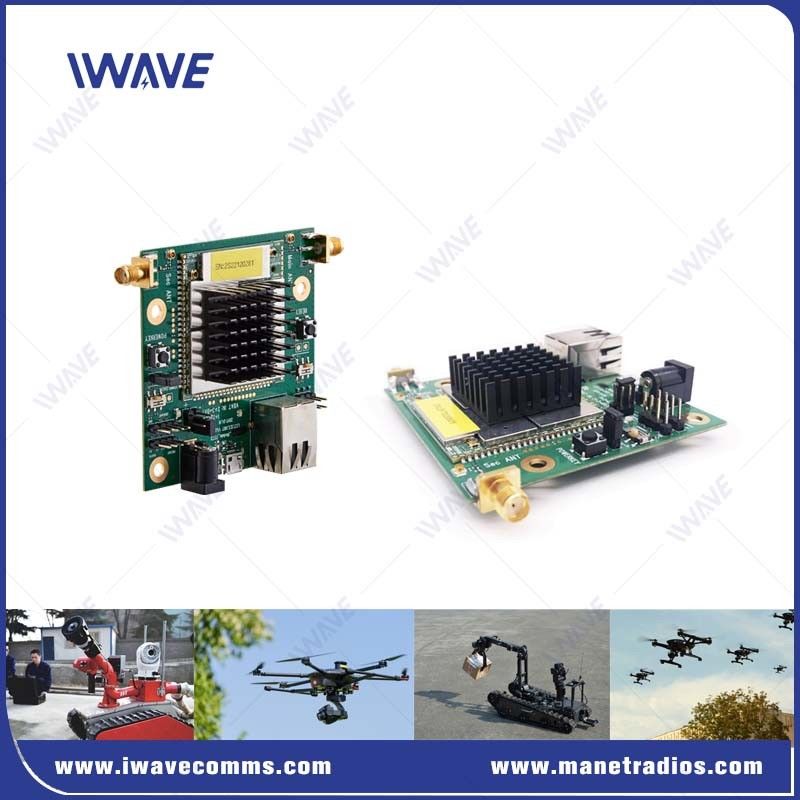

Robotik NLOS 3km İnsansız Sistem Telemetri Verileri ve HD Video IP MESH Oem Modülü
Tanıtım
FD-6100, 800 MHz, 1.4 GHz ve 2.4 GHz frekans bantlarında çalışan kompakt, üç bantlı OEM dijital veri bağlantısıdır.UAV'lerde (İnsansız Hava Araçları) ve UGV'lerde (İnsansız Kara Araçları) gözetleme ve video yayın uygulamaları için mükemmel bir şekilde uygundur.IP Mesh telsizleri, en zorlu ortamlar için bile güvenilir ve uyarlanabilir bir MANET (Mobile Ad-hoc Network) çözümü sunar.FD-6100 üç frekans bandında güçlü ve güvenli bir bağlantı sağlar, FHSS (Frequency Hopping Spread Spectrum) teknolojisini kullanıyor ve güçlü RF performansı sağlamak için TD-LTE teknolojisi standardının yüksek hassasiyetini kullanıyor.Uzun menzilli yetenekler yüksek kaliteli kablosuz video ve telemetri iletişimlerini sağlar.
Temel Özellikler
|
● Mobil uygulamalar için optimize edilmiş kendi kendine iyileşen sıvı ağ tasarımı ● Veri hızı: 30Mbps (birleştirilmiş yukarı bağlantısı ve aşağı bağlantısı) ● Üç bant frekans işlevi (800MHz/1.4GHz/2.4GHz, yazılım yoluyla seçilebilir) ● Pürüzsüz platform entegrasyonu için OEM (çıplak kart) biçimi ● UAV'ler için uzun menzilli görme hattı: 10 km (hava ile yer) ● 25dBm'ye kadar ayarlanabilir toplam çıkış gücü ● Tek frekanslı MESH ağında 32 düğüme kadar destek sağlar ● RF Gücü Düzenlenebilir Aralığı: -40dBm - +25dBm ● Mesh, Point-to-Multipoint ve Point-to-Point yapılandırmalarını destekler ● Aynı anda IP ve Seriel Veri iletimi ● Çalışma sıcaklık aralığı: -40°C'den +80°C'ye kadar ● Güvenlik için 128/256-bit AES Şifreleme |
|
Uygulama
FD-6100, kendi kendini oluşturan ve kendi kendini iyileştiren mesh ağlarını sağlar. Mesh ağları dayanıklılığı artırır, menzilini genişletir ve işbirlikçi iletişimi basitleştirir.Boyut ve ağırlık kritik UxV uygulamaları için idealdir, platform ve sistem entegrasyonu için çıplak bir çözümün SWaP'sini sunuyor.
● Geniş alan kapsamı ve çoklu hop, robotik gibi mobil uygulamalar için ideal
● Taktiksel iletişim
●İnsansız kara araçları kablosuz video iletimi
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE Kablosuz teknoloji standardına dayalı MESH | |
| Şifreleme | ZUC/SNOW3G/AES ((128) SeçmeliDoldurma-2 | |
| Veriler oranı | 30 Mbps ((Uplink ve Downlink) | |
| Aralık | 10km ((Havadan yere) 500m-3km ((NLOS Yerden yere) | |
| Kapasite | 16 düğüm | |
| Güç | 23dBm±2 (2w veya talep üzerine 10w) | |
| Gecikme | Tek atlama iletim ≤30ms | |
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Otomatik Çapraz Bant Frekans Atlaması | |
| Bant genişliği | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Güç tüketimi | 5Watt | |
| Güç Girişi | DC12V | |
| Duyarlılık | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Frekans Bandı | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Komünist | ||
| Elektrik seviyesi | 2.85V gerilim alanı ve 3V/3.3V seviyesine uygun | |
| Kontrol verileri | TTL modu | |
| Baud oranı | 115200bps | |
| İletişim Modu | Aktarma modu | |
| Öncelik seviyesi | Sinyal iletiminde ağ bağlantı noktasından daha yüksek öncelik Eğer kontrol verileri öne sürülürse, kontrol verileri öncelikli olarak iletilecek. |
|
| Not:1Gönderilen ve alınan veriler ağda yayınlanır. Başarılı bir ağ kurduktan sonra, her FD-6100 düğümü seri verileri alabilir. 2Gönderme, alım ve kontrol arasında ayrım yapmak istiyorsanız, biçimi kendin tanımla |
||
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |
| Ağırlık | 50 gram | |
| Boyut | 7.8*10.8*2cm | |
| Dayanıklılık | MTBF≥10000hr | |
| Arayüzler | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| Komünist | 1x COMUART | |
| Güç | DC Giriş | |
| İKİLİK | Üç Renkli LED | |
|
|
