| Marka Adı: | IWAVE |
| Model Numarası: | FDM-66MN |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |
Nlos 3km Yerden Yere Robotik Güvenli Kablosuz Veri ve Video Bağlantıları
Tanıtım
FDM-66MN, robotik telemetri verileri ve HD video akışı için 1-3km'lik insansız bir sistem.IP yoluyla seri port bilgilerini elde etmek bir kontrol istasyonunun birden fazla mobil robotiği kontrol etmesini sağlarÖzellikle sürünen dronlar, UGV'ler, yetkili olmayan araçlar ve diğer kısa ve orta menzilli robotik uygulamalarda kullanmak için uygundur.
60*55*5.7mm boyutu, en küçük OEM geniş bantlı radyo modülünü ve zorlu ortamlarda çalışmak için küçük insansız sistemlere sistem entegrasyonu için ideal bir aday haline getirir.binaların veya tünellerin iç denetimi gibi.
Temel Özellikler
Yayılmış Spektrum
Frekans atlama yayılma spektrumu (FHSS), uyarlanabilir modülasyon ve uyarlanabilir ileten RF gücü gürültü ve müdahaleye karşı bağışıklık için en iyi kombinasyondur.
Yazılım Yönetimi ve Web UI
FDM-66MN tam bir kurulum tabanlı yazılım arayüzü kullanarak yapılandırılabilir. ve WebUI, uzaktan veya yerel olarak parametreleri yapılandırmak için kullanımlar için tarayıcı tabanlı bir yapılandırma yöntemidir.Ağ ayarları, güvenlik, izleme topolojisi, SNR, RSSI, mesafe vb.

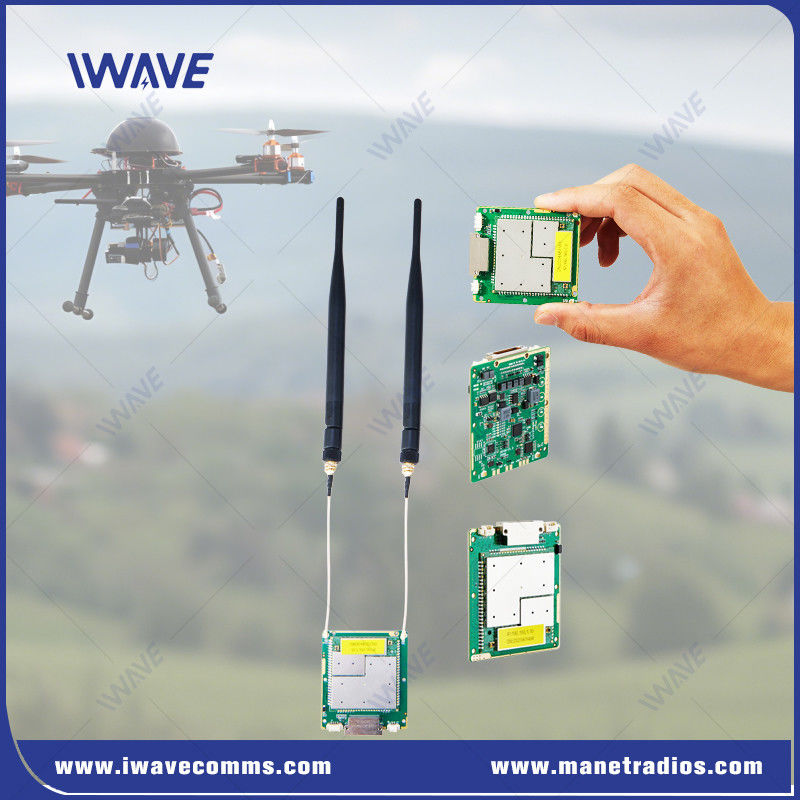

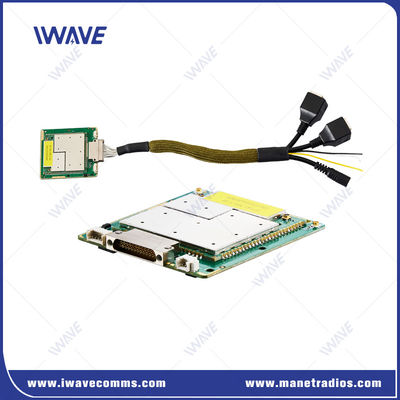

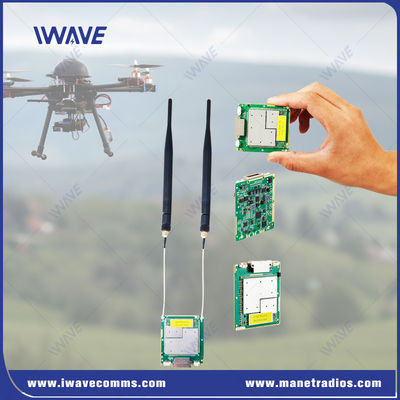

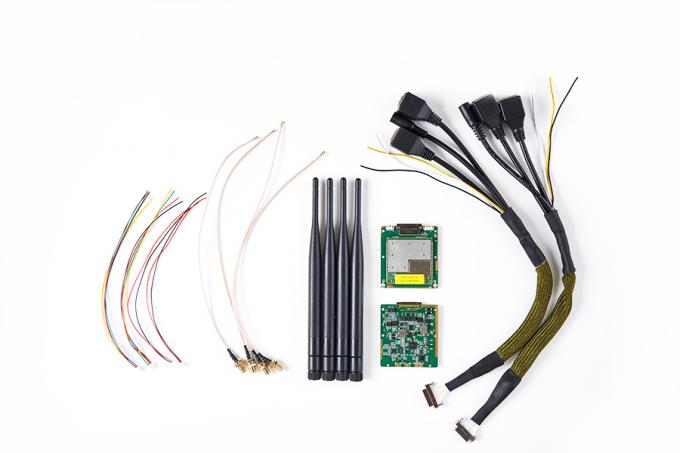

En küçük OME Radyo Modülü
FDM-66MN, boyutu 60 * 55 * 5.7mm ve ağırlığı 26 gram olan ultra minyatür dijital video alıcıdır.Mini boyut, küçük drone veya UGV platformları gibi ağırlık ve alan hassas uygulamaları için ideal hale getirir.
Düzenlenebilir iletim gücü
Yazılım seçilebilir çıkış gücü -40dBm'den 25dBm'ye kadar
Dolu bir arayüz seçeneği
Geniş Güç Giriş Voltajı
Yanlış voltaj girdiğinde yanmaktan kaçınmak için geniş güç girişi DC5-32V
Arayüz Tanımı
| J30JZ Tanımı: | ||||||
| Pin | Adı | Pin | Adı | Adı | Pin |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC VIN | 22 | Ayakkabı | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Uygulama
FDM-66MN, BVLoS görevleri, UGV'ler, robotik, UAS ve USV'ler de dahil olmak üzere insansız uygulamalarda güvenilir iletişim için tasarlanmış kompakt, hafif ve yazılım tanımlı bir radyo bağlantı modülüdür.Hızlı yol sunuyor., uzun menzilli yetenekleri, FDM-66MN, birden fazla tam HD video beslemesinin, kontrol sinyallerinin ve telemetri verilerinin eşzamanlı yüksek kaliteli dupleks aktarımını sağlar.Dış güç güçlendirici eklenmiş olarak, 50 km'ye kadar iletişim menziline ulaşabilir. Kalabalık kentsel alanlar gibi zorlu, görüş hattı olmayan ortamlarda bile, 20 km'ye kadar mesafelerde güvenilir iletişim sağlayabilir..
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE kablosuz teknoloji standardına dayalı kablosuz baz | |
| Şifreleme | ZUC/SNOW3G/AES ((128/256) İsteğe bağlıLayer-2 | |
| Veri oranı | 30 Mbps ((Uplink ve Downlink) | |
| Sistem veri hızının uyarlanabilir ortalama dağılımı | ||
| Kullanıcıların hız sınırını ayarlamalarını destekle | ||
| Aralık | 10km-15km ((Havadan yere) 500m-3km ((NLOS Yerden yere) |
|
| Kapasite | 16 düğüm | |
| Bant genişliği | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Güç | 25dBm±2 (2w veya istek üzerine 10w) Tüm düğümler otomatik olarak iletim gücünü ayarlar. |
|
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Engelleme karşıtı | Otomatik Çapraz Bant Frekans Atlaması | |
| Güç tüketimi | Ortalama: 4-4.5Watt Maksimum: 8Watt |
|
| Güç Girdi | DC5V-32V | |
| Alıcı Duyarlılığı | Duyarlılık ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Frekans Bandı | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Kablosuz | |||||||
| İletişim Modu | Tek yayın, çok yayın, yayın | ||||||
| İletişim Modu | Tam Dupleks | ||||||
| Ağ Kipi | Dinamik Yönlendirme | Otomatik olarak gerçek zamanlı bağlantı koşullarına göre rotaları güncelle | |||||
| Ağ Kontrolü | Devlet İzleme | Bağlantı durumu /rsrp/snr/uzaklık/ yukarı bağlantı ve aşağı bağlantı verimi | |||||
| Sistem Yönetimi | WATCHDOG: tüm sistem düzeyinde istisnalar tanımlanabilir, otomatik olarak sıfırlanabilir | ||||||
| Tekrar iletme | L1 | Taşındığı farklı verilere dayanarak yeniden iletecek olup olmadığını belirlemek. (AM/UM); HARQ yeniden iletiyor. | |||||
| L2 | HARQ yeniden yayınlar. | ||||||
| Arayüzler | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serili Port | 2x RS232 | |
| Güç Girdi | 2* Güç Girdi (alternatif) | |
| Kontrol veri iletisi | |||||
| Komut Arayüzü | AT komuta yapılandırması | AT komut yapılandırması için VCOM portu/UART ve diğer portları destekle | |||
| Yapılandırma Yönetimi | WEBUI, API ve yazılım yoluyla yapılandırmayı destekle | ||||
| Çalışma Modu | TCP sunucu modu TCP istemci modu UDP modu UDP çoklu yayın MQTT Modbus |
● TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısı için bekler. ● TCP istemcisi olarak ayarlandığında, seri port sunucusu aktif olarak hedef IP tarafından belirtilen ağ sunucusuna bağlantı başlatır. ●TCP sunucusu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci işbirliği, MQTT |
|||
| Baud oranı | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| İletişim Modu | Aktarma modu | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |
| Ağırlık | 26 gram | |
| Boyut | 60*55*5.7mm | |
| Dayanıklılık | MTBF≥10000hr | |
|
|
