| Marka Adı: | IWAVE |
| Model Numarası: | FD-7802WG |
| Adedi: | 2 |
| Teslim Zamanı: | 2 Hafta |
| Ödeme Şartları: | T/T |

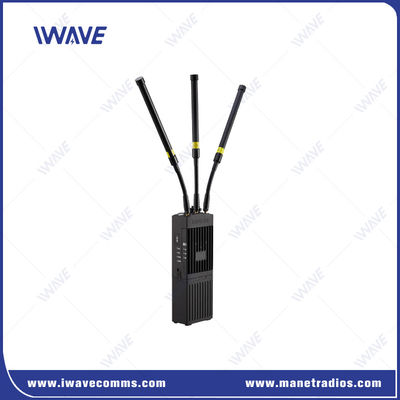

MIMO Kablosuz Ad Hoc Ağı El Telsizi
Ürün Tanımı
•FD-7802WG, çift mod ve çift bant çalışma modunu benimseyen ve yıldız ve ad hoc ağ modunu destekleyen 2W/5W MIMO kablosuz ad hoc ağ el radyo istasyonu.
•Video, ses ve veri gibi üst katman uygulamaları için IP şeffaf iletim kanalları sağlar.
•Tüm düğümler bağlantı katmanı üzerinden otomatik olarak rotaları müzakere ederek, manuel yapılandırmaya gerek kalmaz ve herhangi bir zamanda, herhangi bir yerde hızlı bir şekilde bir iletişim ağı oluşturur.
•Aygıt video kodlama modülü, entegre ses modülü, kablosuz WLAN modülü,Farklı senaryoların uygulama gereksinimlerini karşılamak için GIS konumlandırma modülü veya kamu ağı geçidi modülü.
•FD-7802WG, 64 düğüme kadar, 6 seviyeye kadar atlama desteği sağlayabilir, toplam yukarı bağlantı ve aşağı bağlantı bant genişliği 100Mbps'e kadar ve iletişim mesafesi 0-10km'ye ulaşabilir (görme hattı).

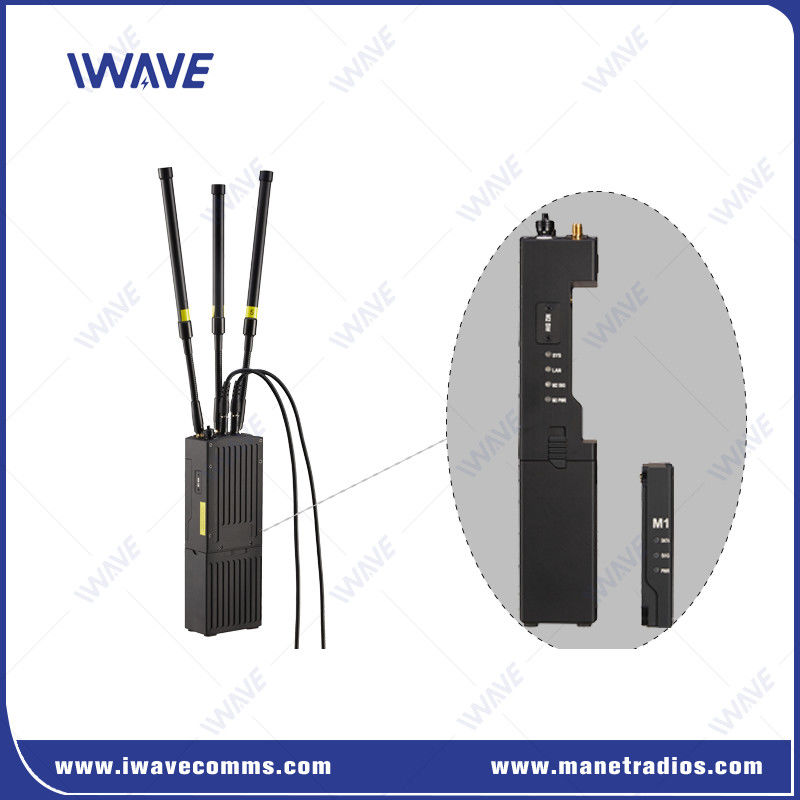

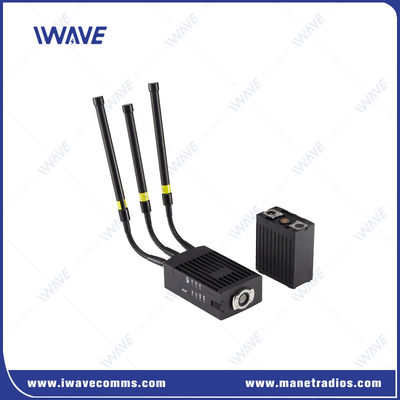

•Aygıt ayırılabilir bir çekirdek iletişim modülüne ve pil tasarımına sahiptir. Pilin çalışma süresi en az 4 saat, ağırlığı yaklaşık 1,5 kg ve boyutu yaklaşık 20.8cm*7.6cm*4'tür.3 cm
Özellikleri
| Parçalar | Özellikler |
| Sıklık | 600Mhz/800MHz/1.4GHz/Çift Bant |
| Teknoloji | TD-LTE tabanlı kablosuz teknoloji |
| Modülasyon | QPSK/16QAM/64QAM ve diğer modülasyon yöntemlerini destekler |
| Kablosuz Kanal | 3T3R MIMO desteği |
| Güç | 2W/ 5W |
| Duyarlılık | 10 dBm@10MHz |
| Kablosuz kanal bant genişliği | 3MHz/5MHz/10MHz/20MHz/40MHz desteği (CA taşıyıcı toplama modu) |
| Müdahale karşıtı yetenek | Dinamik frekans atlama teknolojisini destekle |
| Gecikme | Veri hava arayüzü iletim gecikmesi <30ms |
| Şifreleme | Katman 2 şifrelemesini destekle, ZUC, SNOW3G, AES üç şifreleme yöntemi isteğe bağlı |
| Devamı | 100 Mbps |
| Ağı oluşturma yetenekleri | Yıldız + MESH hibrit mod/Çaplı ağ (iletilmez) |
| İletişim mesafesi | 0-10km (görme hattı iletim, gerçek mesafe iletim ortamına bağlıdır) |
| Ağ kapasitesi | 64 düğüm |
| Cascading yeteneği | 6 atlama |
| Veri iletim fonksiyonu | IP paketlerine dayalı veri aktarımını destekle |
| Video iletimi | 1080p yüksek çözünürlüklü görüntü aktarımını destekle, H.264/H.265 kod akışı uyarlaması |
| Serili Port İletişim | Seri port verilerini ve IP veri dönüşümünü destekler ve Modbus, MQTT, HTTP ve diğer seri iletişim protokollerini destekler |
| Başlama Zamanı | 60'lardan fazla değil. |
| Ağ kurma zamanı | 90'lardan fazla değil. |
| Sürümün yükseltilmesi | Aygıt destek sürümünü yükseltmek ve değiştirmek |
| Gücü: | DC 12V / AC adaptörü / büyük kapasiteli lityum pil |
| İzleyici lambalar | Güç kaynağı ve ağ kalitesi göstergesi |
| Anten | Standart 2dBi omnidirectional anten |
| çıkartılabilir tasarım | Kablosuz iletişim modülü ve çıkarılabilir pil |
| Pil ömrü | Devamlı çalışma süresi 4 saat. |
| Aygıt arayüzü | Güç girişi havacılık fişleri arayüzü * 1 |
| Ethernet bağlantı noktası havacılık fişleri arayüzü * 2 | |
| Veri serili port havacılık fişleri arayüzü * 1 | |
| Kablosuz RF TNC arayüzü*3 | |
| Periferik bileşenler | Resim kodlama modülü (HDMI/SDI) |
| Optinal bileşenler | Ses işleme modülü (/VOICE CALL) |
| Kablosuz WLAN modülü (2.4GHz/5.8GHz) | |
| Halka açık ağ ağ geçidi modülü (4G/5G) | |
| GIS konumlandırma modülü (GPS/Beidou) | |
| Ağırlık | 2,6 kg (antene olmadan) |
| Boyut | 260mm*130mm*100mm (antene dahil) |
| Çalışma sıcaklığı | -20oC~55oC |
| Depolama sıcaklığı | -40oC ~ 65oC |
| Sıcaklık ve nem aralığı | 95%±3%, 40°C, yoğunlaşmayan |
| Koruma | IP65 |
| Kurulum | El çantası / Sırt çantası |
Arayüz

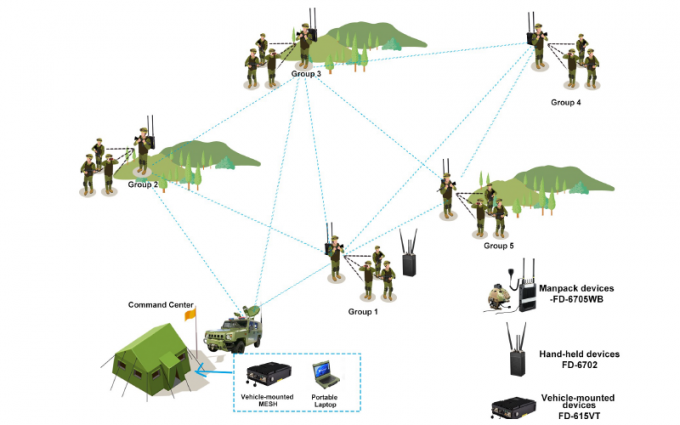

Uygulama
Her grup lideri, diğer gruplarla iletişim kurmak için Manpack MESH çift frekanslı cihazı kullanıyor.
Grubun her üyesi FD-7802WG el cihazını kullanır, diğerleriyle iletişim kurabilecek kamera veya mikrofonlu kask takar.
Video
Video
|
|
