| Marka Adı: | IWAVE |
| Model Numarası: | FD-7802WG |
| Adedi: | 2 |
| Teslim Zamanı: | 2 Hafta |
| Ödeme Şartları: | T/T |

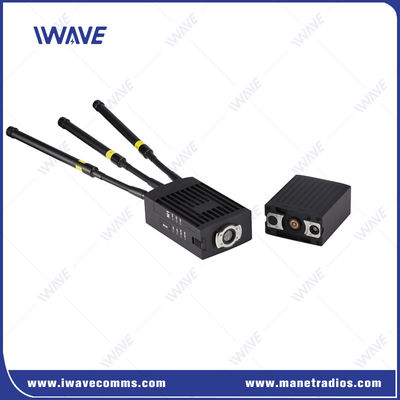

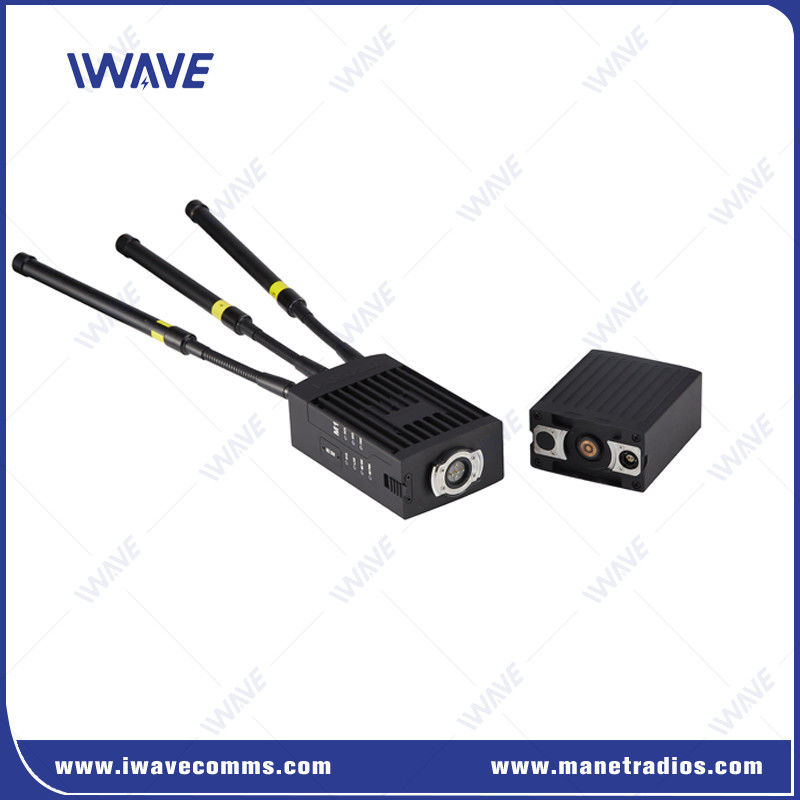

NLOS'da Video Gönderimi İçin Geniş Bantlı El IP MESH Radyo
Ürün Tanımı
FD-7802WG, kablosuz geniş bantlı ad hoc ağ teknolojisini kullanan geniş bantlı el IP MESH Radyo.Çift modlu çift frekanslı çalışma modunu benimsiyor ve hem yıldız hem de ad hoc ağ modlarını destekliyor.Video, ses ve veri gibi üst katman uygulamaları için IP şeffaf iletim kanalları sağlayabilir.

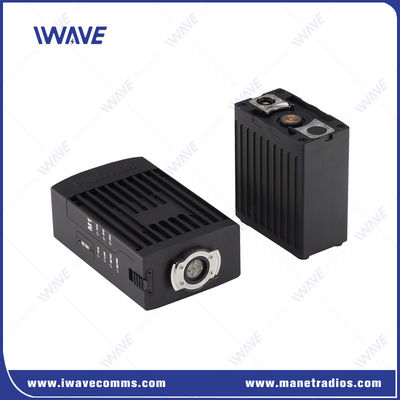

FD-7802WG, tüm düğümler arasındaki bağlantı katmanı üzerinden otomatik olarak rotaları müzakere eder.Her zaman ve her yerde hızlı bir şekilde iletişim ağı oluşturabilir.Geniş bantlı el ile taşınabilir IP MESH Radyo, çıkarılabilir bir çekirdek iletişim modülü ve çıkarılabilir bir pil tasarımı benimsiyor.hafif ve kompakt, düşük güç tüketimi ve yüksek bant genişliği. acil durum iletişiminin belirsiz zamanı ve yerini göz önüne alarak,Dışarıdaki ve bireysel askerlerin taşınabilir ihtiyaçlarını karşılar ve acil iletişimde yaygın olarak kullanılabilir., hızlı dağıtım, saha araştırmaları, yeraltı operasyonları ve diğer endüstriler.
FD-7802WG, kablolu Ethernet arayüzü ve veri serili portu vb. diğer mobil terminallerin ağa erişmesini kolaylaştırır.Geniş bantlı el IP MESH Radyo, video ve görüntü kodlama modülü gibi çeşitli aksesuar modülleri de sağlayabilir., entegre ses modülü, kablosuz WLAN modülü, GIS konumlandırma modülü veya kamu ağı geçidi modülü vb., farklı senaryolarda çeşitli uygulama gereksinimlerini karşılamak için.
Avantajı Vurgula
64 düğümü destekle.Her düğüm serbestçe iletişim kurabilir.
Operasyonların hızlı bir şekilde dağıtılmasını destekleyin. 5 dakika içinde grup iletişim için özel bir ağı hızla dağıtın. Pil hızlıca çıkarılabilir ve değiştirilebilir.
Akıllı yönlendirme. Ağ, alıcı sayısı ve kanal ortamı gibi faktörlere göre otomatik olarak rotayı değiştirir.
Ağ topolojisi değişkendir. Topoloji doğrusal, yıldız ve ağ topolojileri veya birlikte var olan birden fazla topoloji arasında değiştirilebilir.
Adaptatif Güç.Kanal koşullarına göre, güç tüketimini ve ağ müdahalesini azaltmak için iletim ve alım gücünü uyarlı bir şekilde ayarlayın
Özellikleri
| Parçalar | Özellikler |
| Sıklık | 600Mhz/800MHz/1.4GHz/Çift Bant |
| Teknoloji | TD-LTE tabanlı kablosuz teknoloji |
| Modülasyon | QPSK/16QAM/64QAM ve diğer modülasyon yöntemlerini destekler |
| Kablosuz Kanal | 3T3R MIMO desteği |
| Güç | 2W/ 5W |
| Duyarlılık | 10 dBm@10MHz |
| Kablosuz kanal bant genişliği | 3MHz/5MHz/10MHz/20MHz/40MHz desteği (CA taşıyıcı toplama modu) |
| Müdahale karşıtı yetenek | Dinamik frekans atlama teknolojisini destekle |
| Gecikme | Veri hava arayüzü iletim gecikmesi <30ms |
| Şifreleme | Katman 2 şifrelemesini destekle, ZUC, SNOW3G, AES üç şifreleme yöntemi isteğe bağlı |
| Devamı | 100 Mbps |
| Ağı oluşturma yetenekleri | Yıldız + MESH hibrit mod/Çaplı ağ (iletilmez) |
| İletişim mesafesi | 0-10km (görme hattı iletim, gerçek mesafe iletim ortamına bağlıdır) |
| Ağ kapasitesi | 64 düğüm |
| Cascading yeteneği | 6 atlama |
| Veri iletim fonksiyonu | IP paketlerine dayalı veri aktarımını destekle |
| Video iletimi | 1080p yüksek çözünürlüklü görüntü aktarımını destekle, H.264/H.265 kod akışı uyarlaması |
| Serili Port İletişim | Seri port verilerini ve IP veri dönüşümünü destekler ve Modbus, MQTT, HTTP ve diğer seri iletişim protokollerini destekler |
| Başlama Zamanı | 60'lardan fazla değil. |
| Ağ kurma zamanı | 90'lardan fazla değil. |
| Sürümün yükseltilmesi | Aygıt destek sürümünü yükseltmek ve değiştirmek |
| Gücü: | DC 12V / AC adaptörü / büyük kapasiteli lityum pil |
| İzleyici lambalar | Güç kaynağı ve ağ kalitesi göstergesi |
| Anten | Standart 2dBi omnidirectional anten |
| çıkartılabilir tasarım | Kablosuz iletişim modülü ve çıkarılabilir pil |
| Pil ömrü | Devamlı çalışma süresi 4 saat. |
| Aygıt arayüzü | Güç girişi havacılık fişleri arayüzü * 1 |
| Ethernet bağlantı noktası havacılık fişleri arayüzü * 2 | |
| Veri serili port havacılık fişleri arayüzü * 1 | |
| Kablosuz RF TNC arayüzü*3 | |
| Periferik bileşenler | Resim kodlama modülü (HDMI/SDI) |
| Optinal bileşenler | Ses işleme modülü (/VOICE CALL) |
| Kablosuz WLAN modülü (2.4GHz/5.8GHz) | |
| Halka açık ağ ağ geçidi modülü (4G/5G) | |
| GIS konumlandırma modülü (GPS/Beidou) | |
| Ağırlık | 2,6 kg (antene olmadan) |
| Boyut | 260mm*130mm*100mm (antene dahil) |
| Çalışma sıcaklığı | -20oC~55oC |
| Depolama sıcaklığı | -40oC ~ 65oC |
| Sıcaklık ve nem aralığı | 95%±3%, 40°C, yoğunlaşmayan |
| Koruma | IP65 |
| Kurulum | El çantası / Sırt çantası |
Arayüz
Uygulama
Her grup lideri, diğer gruplarla iletişim kurmak için Manpack MESH çift frekanslı cihazı kullanıyor.
Grubun her üyesi FD-7802WG el cihazını kullanır, diğerleriyle iletişim kurabilecek kamera veya mikrofonlu kask takar.
Video
Video
|
|
