| Marka Adı: | IWAVE |
| Model Numarası: | FD-6100 |
| Adedi: | 2 |
| fiyat: | negotiable |
| Teslim Zamanı: | 3-5 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |
UAV ve UGV için HD Video İletişim için OEM Kablosuz IP Mesh Modülü
Tanıtım
FD-6100 yüksek derecede entegre MESH kendi kendini organize eden ağ veri aktarımı sağlar ve otomatik ağ, otomatik yönlendirme, otomatik frekans modülasyonu,Otomatik iyileşmeAynı zamanda, düşük güç tüketimi ve mini boyutu, endüstriyel üretim, acil iletişim, görüntü iletimi,Sürücüsüz ve video gözetimi.
Olgun bir SOC yonga setine ve TD-LTE kablosuz iletişim standardına dayanan FD-6100, MESH Ad-Hoc ağını destekler ve kamu ağına güvenmez.Çoklu bant genişliklerini desteklemek için OFDM ve MIMO teknolojilerini benimser"3MHz/5MHz/10MHz/20MHz. Düz sistem mimarisi tasarımı, sistem gecikmesini etkili bir şekilde azaltabilir, uzun iletim mesafesine ulaşmak için sistem iletim kapasitesini artırabilir,Büyük veri verimi ve güçlü müdahale karşıtı yeteneği.
Uygulama
|
|
| Genel | ||
| Teknoloji | TD-LTE Kablosuz teknoloji standardına dayalı MESH | |
| Şifreleme | ZUC/SNOW3G/AES ((128) SeçmeliDoldurma-2 | |
| Veriler oranı | 30 Mbps ((Uplink ve Downlink) | |
| Aralık | 10km ((Havadan yere) 500m-3km ((NLOS Yerden yere) | |
| Kapasite | 16 düğüm | |
| Güç | 23dBm±2 (2w veya talep üzerine 10w) | |
| Gecikme | Tek atlama iletim ≤30ms | |
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Otomatik Çapraz Bant Frekans Atlaması | |
| Bant genişliği | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Güç tüketimi | 5Watt | |
| Güç Girişi | DC12V | |
| Duyarlılık | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Frekans Bandı | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Komünist | ||
| Elektrik seviyesi | 2.85V gerilim alanı ve 3V/3.3V seviyesine uygun | |
| Kontrol verileri | TTL modu | |
| Baud oranı | 115200bps | |
| İletişim Modu | Aktarma modu | |
| Öncelik seviyesi | Sinyal iletiminde ağ bağlantı noktasından daha yüksek öncelik Eğer kontrol verileri öne sürülürse, kontrol verileri öncelikli olarak iletilecek. |
|
| Not:1Gönderilen ve alınan veriler ağda yayınlanır. Başarılı bir ağ kurduktan sonra, her FD-6100 düğümü seri verileri alabilir. 2Gönderme, alım ve kontrol arasında ayrım yapmak istiyorsanız, biçimi kendiniz tanımlamanız gerekir. |
||
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |
| Ağırlık | 50 gram | |
| Boyut | 7.8*10.8*2cm | |
| Dayanıklılık | MTBF≥10000hr | |

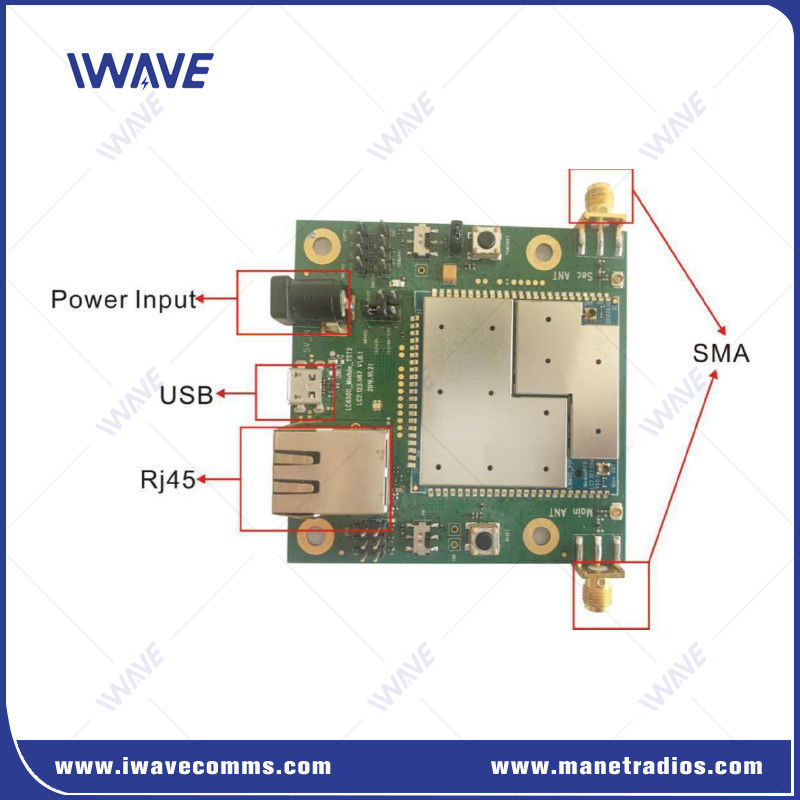

| Arayüzler | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| Komünist | 1x COMUART | |
| Güç | DC Giriş | |
| İKİLİK | Üç Renkli LED | |

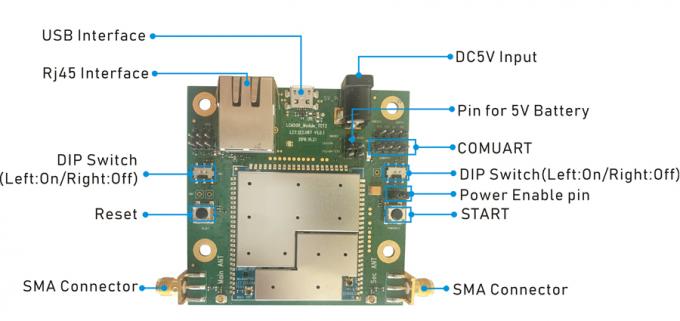

Arayüz
Video
|
|
