| Marka Adı: | IWAVE |
| Model Numarası: | FD-780X |
| Adedi: | 2 |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-10 gün |
| Ödeme Şartları: | T/T,L/C,D/P |

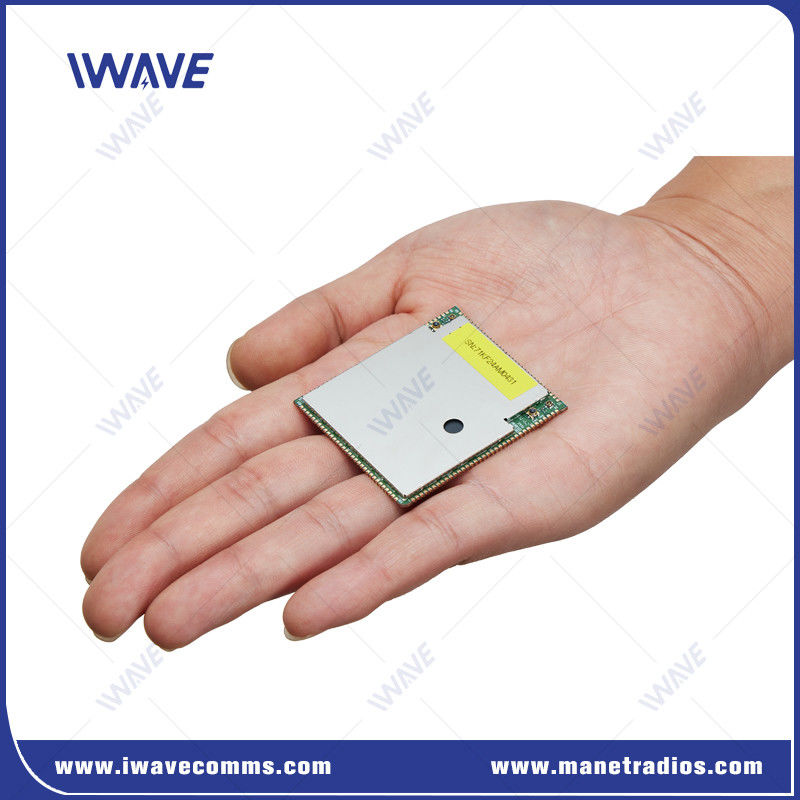

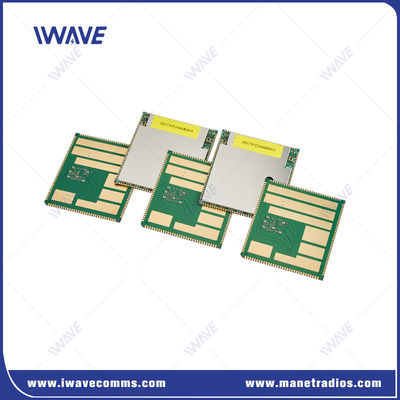

1.4GHz Uzun Mesafe FHSS FPGA Mesh UAV Swarm için Uzun Menzilli Veri Bağlantı Modülü
Tanıtım
FD-780X, bir FPGA çözümü kullanan bir SDR Mesh uzun menzilli veri bağlantısıdır.Elektromanyetik müdahale varlığında otomatik olarak optimal frekansı seçerBu, geniş bant ağının karmaşık senaryolarda kendi kendini organize etmesini ve iletilmesini sağlar.Örneğin hareketli UAV'lerde veya USV'lerde.. Temel olarak drone ve baz istasyonları arasında multimedya bağlantısı için kullanılır ve aynı zamanda bir Mesh röle düğümü olarak da kullanılır.Kullanıcılar kendi sistemleriyle ikinci geliştirebilir ve IWAVE ayak izi çizimi sunacaktır.İzleme ve referans çizelgesi, gelişiminiz için bir ayak iz belgesidir.
AvantajlarıUzun menzilli veri bağlantısı
|
|
|
Uygulama
 |
|
|
ÖzellikleriKablosuz Video Göndericisi
|
Fonksiyon öğeleri |
Açıklama |
Ayrıntılar |
|
PCB |
Tek taraflı arayüz kartı |
Tahammül aralığı: 46.58±0.15 mm 520,00±0,15 mm 2.90±0.10mm |
|
RF |
RF Band 1 |
1420-1530MHz |
|
RF Band 2 |
566-678MHz |
|
|
Güç seviyesi |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Duyarlılık (1Mbps) |
1.4G ((14700 kanal) 20 MHz -102 dBm 10 MHz -100 dBm 5MHz -96dBm |
|
|
600M(6200kanal) 20 MHz -102 dBm 10 MHz -100 dBm 5MHz -96dBm |
||
|
Arayüz |
UART |
3 |
|
HSIC |
USB 2.0 Yüksek Hızlı |
|
|
USB |
USB 2.0 Yüksek Hızlı |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Güç |
VSYS |
3.7V~4.35V,4.0V (katılım) önerin. |
|
D1V8A |
1.8V çıkış |
|
|
A2V85A |
2.85V çıkış |
|
|
VCC_D3V3 |
3.3V çıkış |
|
|
5V_FEM |
RF PA çip güç kaynağı ((Giriş) |
|
|
Ağ |
Ağ Modu |
Merkezsiz Ad Hoc Ağı |
|
Kapasite |
En fazla 32 düğüm |
|
|
Hops |
Çok hop yönlendirme topolojisini destekle, 31 hop'a kadar |
|
|
İletişim |
Tek yayım, çok yayım ve yayın iletim modlarını destekler. |
|
|
Veri oranı |
Tüm düğümler iletişim kurar ve çalışma bant genişliğini paylaşır ve maksimum hız 100Mbps'dir |
|
|
Zaman Senkronizasyonu |
Dış saatten bağımsız, kendi kendine senkronize |
|
|
Güç Kontrolü |
Tüm düğümler aktarım gücünü uyarlar. |
|
|
Alt Ağ Füzyonu |
Bir ağı birden fazla ağa bölmek için destek |
|
|
Hareket Hızı |
Maksimum destek 300km/h |
|
|
Yeniden iletme |
HARQ Yeniden iletme |
|
|
Anti-sıkışıklık |
Frekans bantları içinde ve arasında dinamik frekans atlamasını destekler |
OEM/ODM hizmeti:
Eğer kablo, paket poşeti, etiket veya herhangi bir yerde gibi mallar üzerinde kendi marka LOGO görüntülemek istiyorsanız. Bu herhangi bir sorun değil. Bizim OEM ve ODM hizmeti her zaman yapmak için hazırdır.
Paketleme:
Stardard Export Packaging'e göre.
Karton kutu, ahşap kutu, ahşap palet.
Nakliye:
- UPS, TNT, DHL vb. gibi uluslararası ekspres
- Uluslararası hava: CA, AA, EA, vb.
- Deniz yoluyla.
|
|
