| Marka Adı: | IWAVE |
| Model Numarası: | FD-680X |
| Adedi: | 2 |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-10 gün |
| Ödeme Şartları: | T/T,L/C,D/P |
İnsansız sistemler için hop frekanslı video ve telemetri veri alıcısı
Tanıtım
FDM-680X İnsansız Sistemleri, çok dalga biçimi, ultra geniş bant ve yüksek hızlı frekans hop teknolojilerini içeren gelişmiş FPGA 2.0 mimarisine dayanmaktadır.MIMO (Çeşitli Giriş, Çeşitli Çıkış) çift alıcı ve çift iletme yeteneklerine sahiptir.Bu sistem hem mobil araçlar hem de insansız platformlar için sağlam bir kablosuz bağlantı sağlar.Yüksek hızlı manevralar sırasında bile 300 km/s'ye kadar kesintisiz iletişim sağlamak.

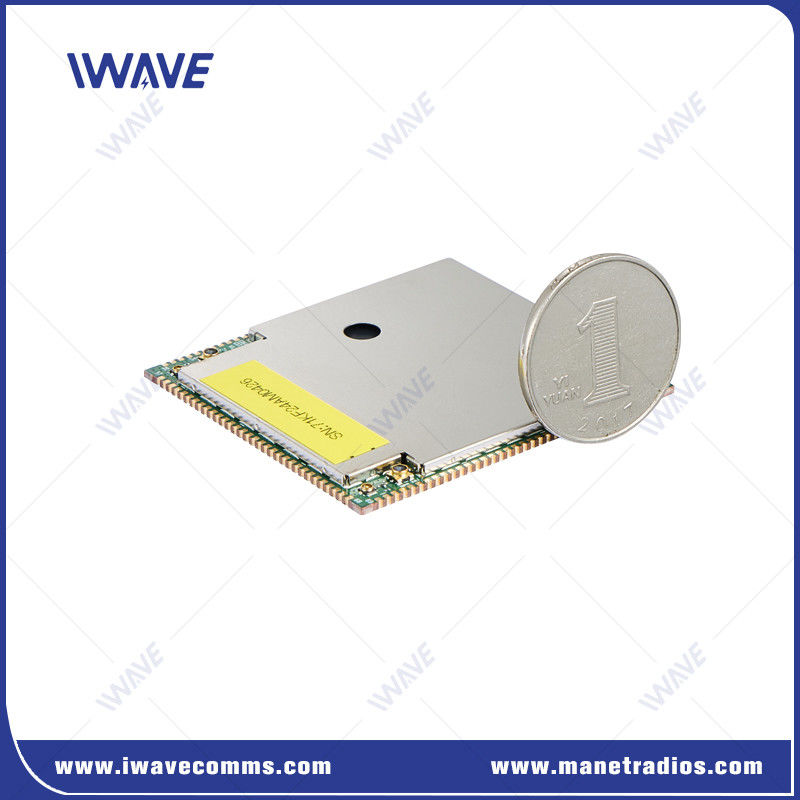

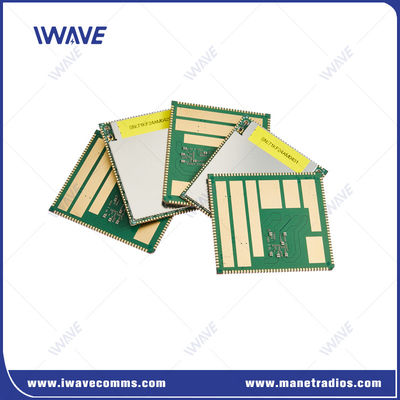

52*46*2.9mm boyutu, en küçük OEM geniş bantlı radyo modülünü ve zorlu ortamlarda çalışmak için küçük insansız sistemlere sistem entegrasyonu için ideal bir aday haline getirir.binaların veya tünellerin iç denetimi gibi.
Avantajlarıİnsansız Sistemler
|
Kablosuz Özellikler |
Güvenlik | Transmisyon Özellikleri | Fiziksel katman özellikleri |
|
|
|
|
Uygulama
İnsansız Uçaklar (UAV)
İnsansız Kara Araçları (UGV)
Özerk Yüzey Gemileri (ASV)
Robot Filosu Yönetimi
Acil Duruma Yanıt Verme Ağları
Askeri Taktiksel Ağlar
Akıllı Şehir
Uzak Ortamlarda Bağlantılı Takımlar
Endüstriyel IoT (IIoT)
Araçtan Her Şeye (V2X) İletişim
Uçaklar Sürülüyor
ÖzellikleriKablosuz SOC
|
Görevleri |
Açıklama |
Ayrıntılar |
|
PCB Boyutu |
46.58±0.15 mm 520,00±0,15 mm 2.90±0.10mm |
|
|
RF |
Sıklık |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
RF Güç Seviyesi |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Duyarlılık |
1 Mbps |
1.4Ghz ((14700 frekans noktası) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96dBm |
|
600Mhz ((6200 frekans noktası) 20Mhz: -102dBm 10 MHz: -100 dBm 5MHz: -96dBm |
||
|
5 Mbps. |
1.4Ghz ((14700 frekans noktası) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 frekans noktası) 20 MHz: -95 dBm 10 MHz: -87 dBm 5MHz: -85dBm |
||
|
Arayüz |
UART |
3 |
|
HSIC |
USB 2.0 Yüksek Hızlı |
|
|
USB |
USB 2.0 Yüksek Hızlı |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Anten |
2 |
|
|
Güç |
VSYS |
3.7V~4.35V ((4V önerilir) |
|
D1V8A |
1.8V Güç çıkışı |
|
|
D2V85A |
2.85V Güç çıkışı |
|
|
VCC_D3V3 |
3.3V Güç çıkışı |
|
|
5V_FEM |
RF PA çipini çalıştırmak |
|
|
Üstad-köle düğümü |
Merkezi Düğüm Yapılandırması |
Ağdaki herhangi bir düğüm ana düğüm olarak yapılandırılabilir. |
|
Veri oranı |
Tüm düğümler yukarı bağlantı ve aşağı bağlantı sistem kapasitesi veri hızını paylaşıyor |
|
|
Kapasite |
Ağ düğüm sayısı N≥2 ve en fazla 64 servis düğümü veya 63 IDLE durum düğümü destekler. |
|
|
İletişim Modu |
Ağdaki herhangi bir düğüm ana düğüm olarak yapılandırılabilir. |
|
|
Tüm düğümler yukarı bağlantı ve aşağı bağlantı sistem kapasitesi veri hızını paylaşıyor |
||
|
Erişim |
Ağ erişimi için birden fazla köle düğümünü destekle Aynı anda. |
|
|
Veri oranı |
Tüm köle düğümleri ve ana düğümler çalışma paylaşıyor Tek yönlü bant genişliği. Aynı anda yukarı ve aşağı akıntıda (20Mhz, en az 100Mbps) |
|
|
Bağlantı Durumu |
Ağdaki tüm düğümler her zaman bağlantılı kalır. |
|
|
Güç Kontrolü |
Uyumlu olarak aktarım gücünü ayarlayın. |
|
|
Başlat. |
Hem ana düğüm hem de köle düğümleri önceden ayarlamayı destekler |
|
|
Sabit Güç |
Sabit güç konfigürasyonu (yalnızca ana düğümü değiştirin) |
|
|
Sabit Sıklık |
Kilitleme frekansı konfigürasyonu |
|
|
|
