| Marka Adı: | IWAVE |
| Model Numarası: | FDM-680X |
| Adedi: | 2 |
| fiyat: | pazarlık edilebilir |
| Teslim Zamanı: | 5-10 gün |
| Ödeme Şartları: | T/T,L/C,D/P |
Antidamarlama 300km / h Hız FHSS Frekans Hopping UAV Veri Bağlantısı
Tanıtım

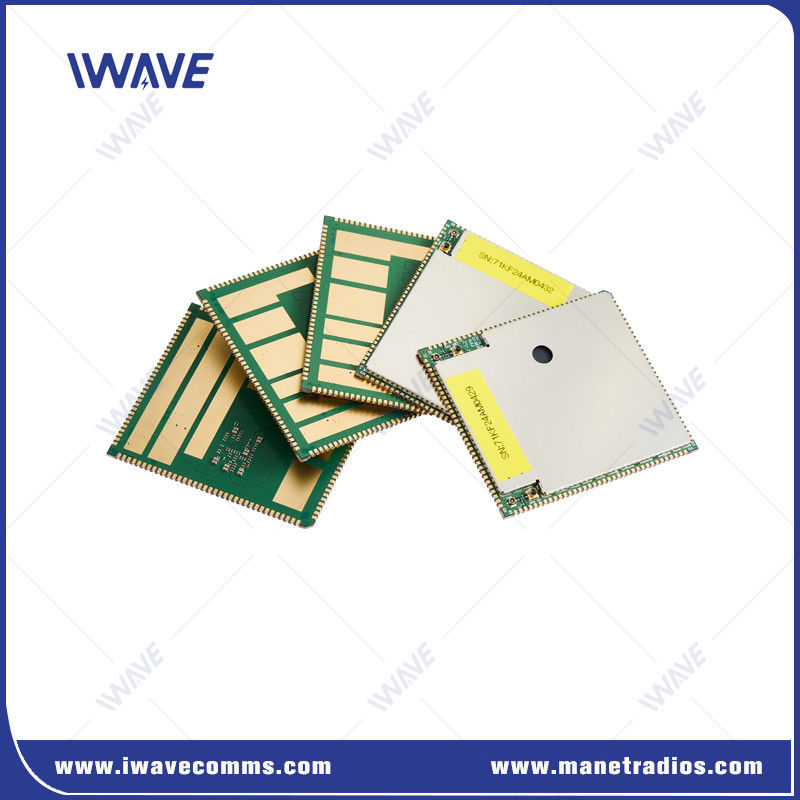

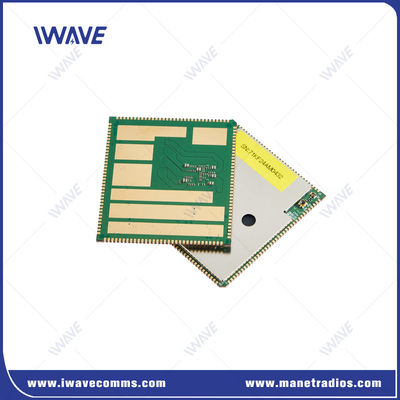

FDM-680X bir IP MESH SDR ((SoftwareDefined Radio)UAV veri bağlantısı.1.4GHz bandında çalışıyor. ve 600Mhz bantı63 hop ve 64 düğümlü ağ kapasitesine, 200MW (2x2 MIMO) çıkış gücüne, 100Mbps'ye kadar veri hızına ve AES şifrelemesine sahiptir.Yerel video çekimi için çok uygundur ve yangın koruma alanlarında UAV/UGV/USV uygulamalarında ve acil durum iletişiminde yaygın olarak kullanılabilir., kurtarma, gözetleme ve polis.
Kullanıcılar IWAVE ekibinin tam desteğiyle kendi sistemlerine geliştirebilir ve entegre edebilirler.
IWAVE, kullanıcıları mümkün olan her şekilde birbirine bağlayan çözümler yoluyla iletişim yolumuzu dönüştüren küresel bir teknoloji şirketidir.Yenilikçi iletişim çözümlerimiz, yüksek bant genişliği ile kablosuz veri, ses ve video iletimini insansız hava araçları (UAV) arasında ve aralarında paylaşmak ve iletişim kurmak,İnsansız kara araçları (UGV) ve diğer insansız araç sistemleri.
AvantajlarıUAV veri bağlantısı.
Çoklu Yayınlı Video
Bir noktadan çok noktaya konfigürasyonda, FDM-680Xr, çoklu alıcı düğümlere yüksek kaliteli video akışı yapma yeteneği sağlar
Düşük Gecikme
Düşük gecikme, düşük sorunlar. FDM-680X, 5-15ms gecikme ile mobil düğümlerden gerçek zamanlı, anında bilgi veren güvenilir, uzun menzilli robot uygulamaları için tasarlanmıştır.
Dirençli Ağlar
FDM-680X, esnek ağlar sağlamak için tasarlanmıştır. 566-678Mhz ve 1420-1530Mhz frekans seçeneği ile gelir.Çalışma frekansı karmaşık karıştırma ortamında otomatik olarak bu bantlar içinde sıçrayacaktır..
Yüksek Aktarım
Sistem, hem yukarı bağlantı hem de aşağı bağlantı için aynı anda 100Mbps veri hızı sağlar ve zorlu uygulamalarda verimli veri aktarımını sağlar.
Güç Kendini Adapte Ediyor
FDM-680X, aktarma ve alım gücünü kanal koşullarına göre dinamik olarak ayarlar, enerji tüketimini optimize eder ve daha güvenilir bir performans için ağ müdahalelerini azaltır.
UygulamaUAV veri bağlantısı.
|
|
|
ÖzellikleriUAV veri bağlantısı.
|
Görevleri |
Açıklama |
Ayrıntılar |
|
PCB Boyutu |
46.58±0.15 mm 520,00±0,15 mm 2.90±0.10mm |
|
|
RF |
Sıklık |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
RF Güç Seviyesi |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Duyarlılık |
1 Mbps |
1.4Ghz ((14700 frekans noktası) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96dBm |
|
600Mhz ((6200 frekans noktası) 20Mhz: -102dBm 10 MHz: -100 dBm 5MHz: -96dBm |
||
|
5 Mbps. |
1.4Ghz ((14700 frekans noktası) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 frekans noktası) 20 MHz: -95 dBm 10 MHz: -87 dBm 5MHz: -85dBm |
||
|
Arayüz |
UART |
3 |
|
HSIC |
USB 2.0 Yüksek Hızlı |
|
|
USB |
USB 2.0 Yüksek Hızlı |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Anten |
2 |
|
|
Güç |
VSYS |
3.7V~4.35V ((4V önerilir) |
|
D1V8A |
1.8V Güç çıkışı |
|
|
D2V85A |
2.85V Güç çıkışı |
|
|
VCC_D3V3 |
3.3V Güç çıkışı |
|
|
5V_FEM |
RF PA çipini çalıştırmak |
|
|
Üstad-köle düğümü |
Merkezi Düğüm Yapılandırması |
Ağdaki herhangi bir düğüm ana düğüm olarak yapılandırılabilir. |
|
Veri oranı |
Tüm düğümler yukarı bağlantı ve aşağı bağlantı sistem kapasitesi veri hızını paylaşıyor |
|
|
Kapasite |
Ağ düğüm sayısı N≥2 ve en fazla 64 servis düğümü veya 63 IDLE durum düğümü destekler. |
|
|
İletişim Modu |
Ağdaki herhangi bir düğüm ana düğüm olarak yapılandırılabilir. |
|
|
Tüm düğümler yukarı bağlantı ve aşağı bağlantı sistem kapasitesi veri hızını paylaşıyor |
||
|
Erişim |
Ağ erişimi için birden fazla köle düğümünü destekle Aynı anda. |
|
|
Veri oranı |
Tüm köle düğümleri ve ana düğümler çalışma paylaşıyor Tek yönlü bant genişliği. Aynı anda yukarı ve aşağı akıntıda (20Mhz, en az 100Mbps) |
|
|
Bağlantı Durumu |
Ağdaki tüm düğümler her zaman bağlantılı kalır. |
|
|
Güç Kontrolü |
Uyumlu olarak aktarım gücünü ayarlayın. |
|
|
Başlat. |
Hem ana düğüm hem de köle düğümleri önceden ayarlamayı destekler |
|
|
Sabit Güç |
Sabit güç konfigürasyonu (yalnızca ana düğümü değiştirin) |
|
|
Sabit Sıklık |
Kilitleme frekansı konfigürasyonu |
|
Sıkça sorulan sorular:
Soru: Bu SDR UAV veri bağlantısı P2P veya P2MP modelini destekleyebilir mi?
Cevap: Evet.
Soru: Bir ağda kaç düğümü destekler?
Cevap: Bu yıldız ağının en fazla 64 düğümü vardır ve Mesh ağının en fazla 32 düğümü vardır
