| Marka Adı: | IWAVE |
| Model Numarası: | FD-61MN |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |
Model:FD-61MN

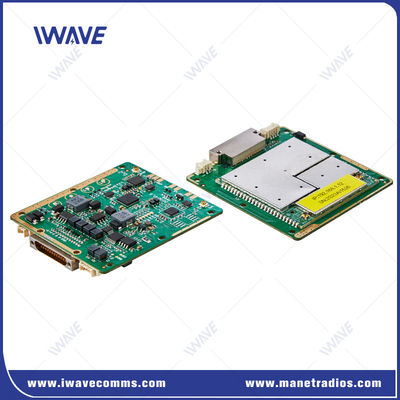

FD-61MN UAV Swarm ve Robotik Filosu için Minyatür Üç Bantlı Dijital IP MESH Modülü
Tanıtım
BuFD-61MNMiniatür bir OEM.Üç bantlı Dijital IP Mesh veri iletim modülüiçin tasarlanmıştırUçak,UAV'lar,UGVs,USV'lerBu modül, üç seçilebilir frekans bandını kullanarak merkezi olmayan, "altyapısız" bir ağda sorunsuz video ve veri akışını sağlar:800MHz,1.4GHz, ve2.4GHz. Entegre ediyorOtomatik frekans atlama (FHSS)veuyarlanabilir modülasyonkarmaşık RF ortamlarında daha iyi performans için.
Kendiliğinden Oluşan ve Kendiliğinden İyileşen Ağ: Düğümler katıldıkça veya ayrıldıkça otomatik olarak uyarlanır, bazı düğümler kaybolsa bile sürekli bağlantı sağlar.
Engelleme Karşıtı Teknoloji: Kullanımlaruyarlanabilir kodlama ve modülasyonDeğişen sinyal koşullarına uyum sağlamak, gerginliği en aza indirmek ve istikrarlı veri aktarımını sağlamak için.
Uzak mesafeli İletişim:
NLOS (Görünmezlik)Aralık:1-3 kmİnsansız kara araçları için.
Havadan yereAralık:10 km'ye kadarUAV için.
Çoklu İletişim Limanları:
Ethernet portlarıEsnek veri aktarımı için.
UART portlarıUAV/UGV filosunun kontrolünü sağlayan seri iletişim için.
UAV Swarm ve UGV Filosu Kontrolü: Kontrol verilerini yönetmek için IP adresleri ve portları kullanarak seri portlar aracılığıyla birden fazla ünite üzerinde hassas kontrolü destekler.

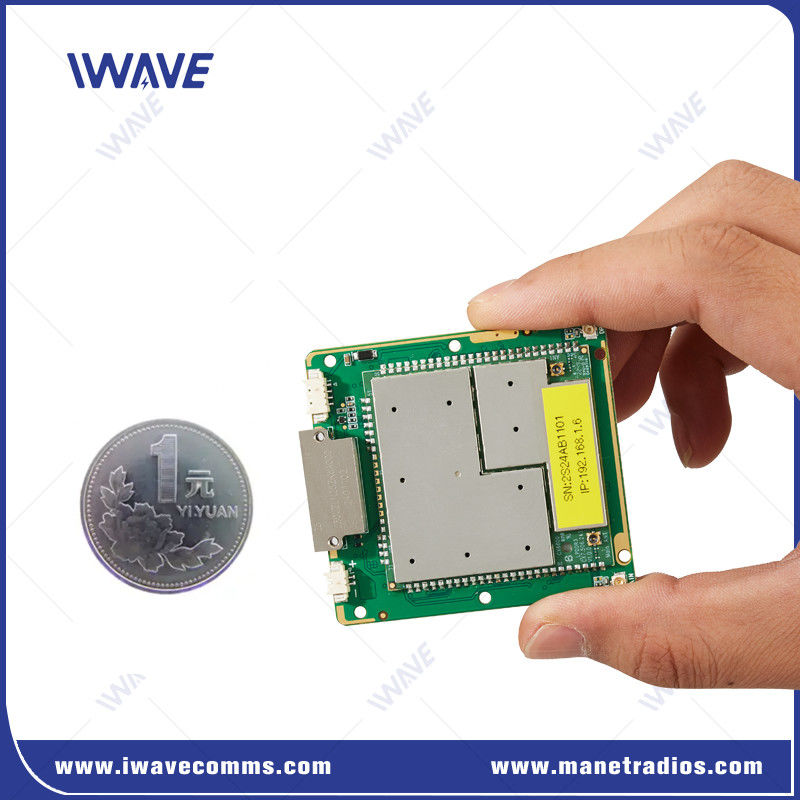

Kompakt OEM Biçimi: Robotik sistemlere kolay bir şekilde entegre edilmek için çıplak tahta tasarımı.
Kablosuz Video ve Veri Bağlantıları: Güvenlik ve savunma operasyonları gibi taktik ortamlarda insansız araçlar için yüksek çözünürlüklü video ve veri hizmetleri sağlar.
Robotik Sistemlerin Entegrasyonu: FD-61MN, gerçek zamanlı veri akışı ve kontrolü için UAV'lere, UGV'lere, USV'lere ve diğer özerk sistemlere gömülebilir.
Çoklu Robot Kontrolü: IP tabanlı iletişim yoluyla çoklu UAV veya UGV'lerin hassas telemetri ve kontrolünü sağlar.
Ölçeklenebilir Aralık: Aralık daha büyük dağıtımlar için ek güçlendirici amplifikatörlerle genişletilebilir.
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE Kablosuz teknoloji standardına dayalı MESH | |
| Şifreleme | ZUC/SNOW3G/AES ((128/256) İsteğe bağlıLayer-2 | |
| Veri oranı | 30 Mbps ((Uplink ve Downlink) | |
| Sistem oranının uyarlanabilir ortalama dağılımı | ||
| Kullanıcıların hız sınırını ayarlamalarını destekle | ||
| Aralık | 10km ((Havadan yere) 500m-3km ((NLOS Yerden yere) |
|
| Kapasite | 32 düğüm | |
| Bant genişliği | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Güç | 25dBm±2 (2w veya istek üzerine 10w) | |
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Engelleme karşıtı | Otomatik Çapraz Bant Frekans Atlaması | |
| Güç tüketimi | Ortalama: 4-4.5Watt Maksimum: 8Watt |
|
| Güç Girdi | DC5V-32V | |
| Frekans Bandı | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Kablosuz | |||||||
| İletişim Modu | Tek yayın, çok yayın, yayın | ||||||
| İletişim Modu | Tam Dupleks | ||||||
| Ağ Kipi | Kendini iyileştirmek | Kendini adapte etme, kendini örgütleme, kendini yapılandırma, kendini sürdürme | |||||
| Dinamik Yönlendirme | Otomatik olarak gerçek zamanlı bağlantı koşullarına göre rotaları güncelle | ||||||
| Ağ Kontrolü | Devlet İzleme | Bağlantı durumu /rsrp/snr/uzaklık/ yukarı bağlantı ve aşağı bağlantı verimi | |||||
| Sistem Yönetimi | WATCHDOG: tüm sistem düzeyinde istisnalar tanımlanabilir, otomatik olarak sıfırlanabilir | ||||||
| Tekrar iletme | L1 | Taşındığı farklı verilere dayanarak yeniden iletecek olup olmadığını belirlemek. (AM/UM); HARQ yeniden iletiyor. | |||||
| L2 | HARQ yeniden yayınlar. | ||||||
| Alıcı Duyarlılığı | Duyarlılık ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Arayüzler | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serili Port | 3x SERİYAL PORT | |
| Güç Girdi | 2* Güç Girdi (alternatif) | |
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |
| Ağırlık | 26 gram | |
| Boyut | 60*55*5.7mm | |
| Dayanıklılık | MTBF≥10000hr | |
Video
|
|
