| Marka Adı: | IWAVE |
| Model Numarası: | FD-61MN |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

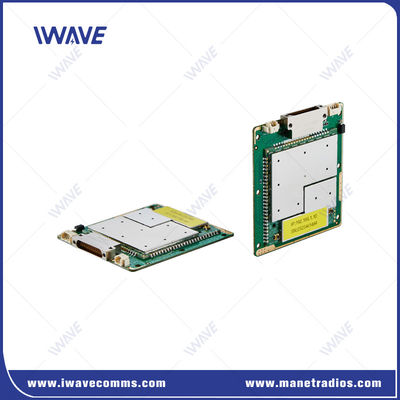

UAV için süper minyatür üç bantlı dijital IP MESH veri iletim modülü
Tanıtım
FD-61MN, Drone, UAV, UGV, USV ve diğer özerk insansız araçlar için minyatür OEM üç bantlı Dijital IP MESH veri iletim modülüdür.Bu dijital ağ bağlantısı, üç yazılım seçilebilir frekans bandında "altyapısız" bir ağ üzerinden video ve veri akışı 800Mhz, 1,4 GHz ve 2,4 GHz.
Kompakt bir Yazılım Tanımlı Radyo (SDR) olarak, FD-61MN çeşitli dronlar, robotik sistemler ve10 km'ye kadar etkileyici bir operasyon menzili sunan özerk araçlar. Kendini oluşturma ve kendini iyileştirme yetenekleri, sınırsız frekans hopları ile birlikte güvenilir bir iletişimi sağlar.Akıllı zaman tabanlı siyah listeleme algoritmaları performansını arttırırken.
Özellikleri
İletişim standardı:
TD-LTE kablosuz iletişim standardına dayanıyor.
Herhangi bir taşıyıcının üs istasyonundan bağımsız olarak çalışır.
Veri Hizmetleri:
IP tabanlı HD video, veri ve seri kontrol verileri için kablosuz iletişim bağlantıları sağlar.
Müdahale Karşıtı Teknolojiler:
Otomatik frekans atlama teknolojisini kullanır.
Müdahaleye direnç artırmak için uyarlanabilir modülasyon kullanır.
Kendini şekillendiren ve kendini iyileştiren ağ:
Sürekli uyum sağlayan bir ağ oluşturur.
Döngülerin dinamik olarak katılmasına veya ayrılmasına izin verir, düğümler kaybolduğunda bile sürekliliği sağlar.
Uygulama
Gelişmiş Kablosuz Video ve Veri Bağlantıları
Güvenlik ve savunma alanlarındaki son derece hareketli taktik birimler için IP tabanlı HD video ve veri hizmetleri sunar.
Platform Entegrasyonu için OEM Biçimi

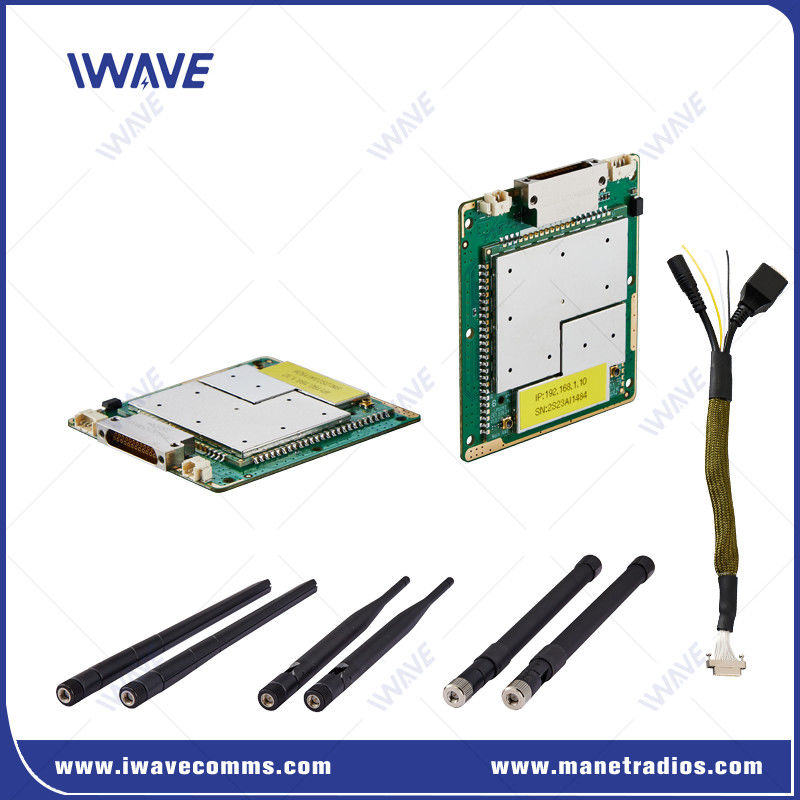

FD-61MN, OEM (çıplak tablo) formatında mevcuttur ve bu da çok çeşitli robot sistemlerine entegre edilmesi için uygundur.
Telemetri Denetim Veri iletisi
IP adresi ve portu ile telemetri kontrol verilerini almayı ve göndermeyi sağlayan, çoklu robot sistemlerinde bireysel birimlerin doğru kontrolünü sağlayan.
Ölçeklenebilir Aralık
Ek menzil, operasyonel yetenekleri geliştiren güçlendirici amplifikatörlerin eklenmesiyle elde edilebilir.
Özellikleri
| Teknoloji | TD-LTE Teknoloji Standartına dayalı adhoc |
| Şifreleme | ZUC/SNOW3G/AES128 İsteğe bağlı katman-2 |
| Veri oranı | Max 30Mbps ((Uplink ve Downlink) |
| İletişim aralığı | Havadan yere 10 km. NLOS Yerden yere 1-3km. |
| Düğüm | 16 düğüm |
| RF Gücü | 23dBm±2 (2w, 5w veya istek üzerine 10w) |
| Gecikme | Sonun sonuna ≤5ms-15ms |
| Modülasyon | Adaptatif QPSK, 16QAM, 64QAM |
| Engelleme karşıtı | FHSS ((Süret Hop Yayılma Spektrumu) |
| Bant genişliği | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| Güç tüketimi | 5 watt |
| Güç Girdi | DC5-32V |
| Boyut | 60*55*5.7mm |
| Ağırlık | 26 g |
| Üç bant frekansı | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |
| RF | 2 x IPX |
| LAN bağlantısı | 3x Ethernet bağlantısı |
| Nasıl? | 1xCOMUART |
| Güç Girdi | 1* DC5-32V |
Veri Hizmetleri için Güçlü Seriyel Port İşlevleri
1. Yüksek oranlı sHavadan bağlantı verisi iletimi: baud hızı 460800'e kadar
2Serili portu birden fazla çalışma moduna sahiptir: TCP Server modu, TCP Client modu, UDP modu, UDP çoklu yayın modu, şeffaf iletim modu vb.
3.MQTT, Modbus ve diğer protokoller. Ağ için esnek bir şekilde kullanılabilen seri port IoT ağ modunu destekler. Örneğin,Kullanıcılar kontrol talimatlarını başka bir düğüme (drone) doğru bir şekilde gönderebilirler., robot köpek veya diğer insansız robotik) yayın veya çoklu yayın modunu kullanmak yerine uzaktan kumanda aracılığıyla.
|
Komut Arayüzü |
AT komuta yapılandırması |
AT komut konfigürasyonu için API/HTTP/UART |
|
Yapılandırma Yönetimi |
WEBUI, API ve yönetim yazılımı üzerinden yapılandırmayı destekle |
|
|
Çalışma Modu |
TCP sunucu modu TCP istemci modu UDP modu UDP çoklu yayın MQTT Modbus |
Ben...TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısı için bekler.
Ben...TCP istemcisi olarak ayarlandığında, seri port sunucusu, hedef IP tarafından belirlenen ağ sunucusuna aktif olarak bir bağlantı başlatır.
Ben...TCP sunucusu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci birliktelik, MQTT
|
|
Baud oranı |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through modu |
|
|
Sistem Yönetimi |
WATCHDOG işlevini destekler, tüm sistem düzeyinde istisnalar tanımlanabilir ve otomatik olarak sıfırlanabilir |
|
Video
|
|
