| Marka Adı: | IWAVE |
| Model Numarası: | FDM-66MN |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | D/P,T/T,L/C |

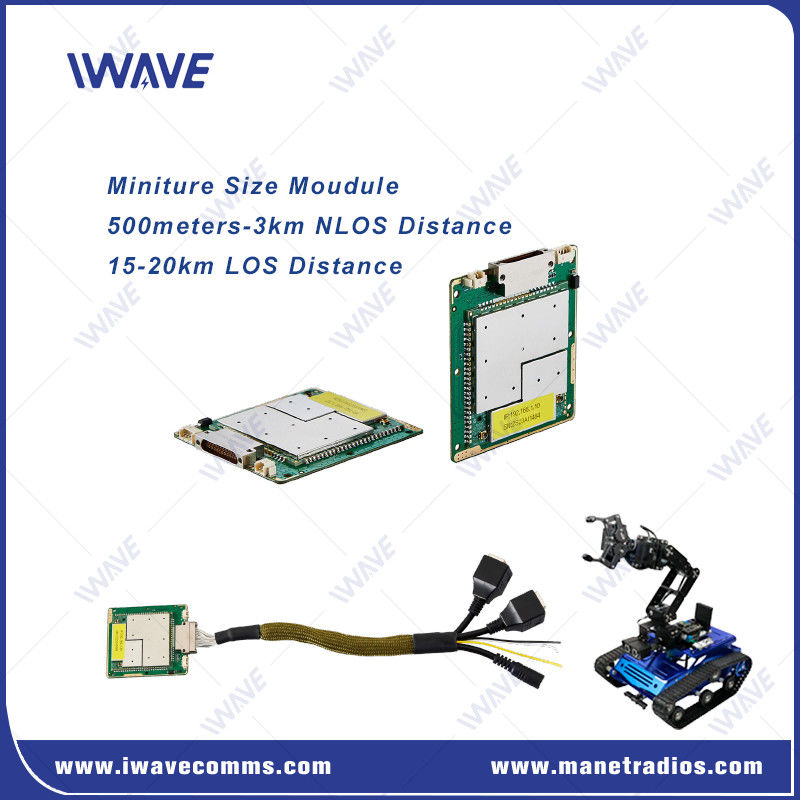

Üç bantta insansız sistemler için gelişmiş geniş bant dijital veri bağlantısı
BuFDM-66MNGelişmiş.Geniş bantlı dijital veri bağlantısıGüvenli kablosuz iletişim için tasarlanmıştırMobil robotikveinsansız sistemlerDestekler.Üçlü frekans bantları- Evet.800MHz,1.4GHz, ve2.4GHz- ve çeşitli operasyon ortamlarında esneklik sunan frekans seçimi için yazılım yoluyla yönetilebilir.
Üçlü Frekans Destek: Seçilebilir800MHz, 1.4GHz ve 2.4GHzFarklı iletişim ihtiyaçlarına ve ortamlarına uyum sağlamak için frekans bantları.
Uzak Menzilli ve Yüksek Güçlü: Güvenilir sağlarKablosuz videoveTelemetri iletişimleriYüksek verimlilik, her ikisi için de idealdir.NLOS (Görünmezlik)veuzun menzilliUygulamalar.
Güvenli İletişim: Kritik uygulamalar için güvenli veri aktarımını sağlar, bu da gözetim veya denetim gibi hassas operasyonlar için uygundur.
IP tabanlı seri veri iletimi: Kontrol istasyonlarının IP adresleri üzerinden seri veri iletecek şekilde birden fazla mobil robotu (UGV, drone vb.) yönetmesine ve kontrol etmesine izin verir.
Kompakt Tasarım: Büyüklüğü:60 x 55 x 5,7 mm, en küçük OEM geniş bantlı radyo modülüdür ve küçük insansız sistemlere entegre edilmesi için idealdir.
Çeşitli Uygulamalar: İçinde kullanılmak için uygunSürünen uçaklar,UGVs, ve diğerlerirobot sistemleriÖzellikle deİç bina denetimleriya daTünel keşifleriGeleneksel iletişim sistemlerinin uygulanabilir olmadığı durumlarda.
BuFDM-66MNMobil robotik ve insansız sistemlerde güvenli kablosuz iletişim için kompakt, yüksek performanslı bir çözüm sunar.Özellikle iç mekan denetimleri veya NLOS senaryoları gibi zorlu ortamlardaKüçük biçim faktörü ve üçlü frekans desteği, sistemi küçük dronlara, UGV'lere ve diğer mobil özerk birimlere entegre etmek için ideal bir seçim haline getiriyor.
Arayüz Tanımı
| J30JZ Tanımı: | ||||||
| Pin | Adı | Pin | Adı | Adı | Pin |  |
| 1 | TX0+ | 10 | D+ | 19 | COM_RX | |
| 2 | TX0- | 11 | D- | 20 | UART0_TX | |
| 3 | GND | 12 | GND | 21 | UART0_RX | |
| 4 | TX4- | 13 | DC VIN | 22 | Ayakkabı | |
| 5 | TX4+ | 14 | RX0+ | 23 | VBAT | |
| 6 | RX4- | 15 | RX0- | 24 | GND | |
| 7 | RX4+ | 16 | RS232_TX | 25 | DC VIN | |
| 8 | GND | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Uygulama
Sürünen Uçsuz Uçaklar: Sürü operasyonlarında birden fazla UAV'nin koordinasyonu için idealdir.
UGV'ler ve Özerk Araçlar: İnsansız kara araçlarında telemetri ve kontrol için kullanılır.
Robotlar Sisteminin Entegrasyonu: Küçük, mobil robot platformlarına entegre edilebilir.İç mekan denetimivekarmaşık arazilerGüvenilir iletişim çok önemli.
Şebeke dışı operasyonlar: Sabit bir altyapı gerektirmeden, bağlantısı kesilmiş ortamlarda etkili bir şekilde çalışmayı sağlar.
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE kablosuz teknoloji standardına dayalı kablosuz baz | |
| Şifreleme | ZUC/SNOW3G/AES ((128/256) İsteğe bağlıLayer-2 | |
| Veri oranı | 30 Mbps ((Uplink ve Downlink) | |
| Sistem veri hızının uyarlanabilir ortalama dağılımı | ||
| Kullanıcıların hız sınırını ayarlamalarını destekle | ||
| Aralık | 10km-15km ((Havadan yere) 500m-3km ((NLOS Yerden yere) |
|
| Kapasite | 16 düğüm | |
| Bant genişliği | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Güç | 25dBm±2 (2w veya istek üzerine 10w) Tüm düğümler otomatik olarak iletim gücünü ayarlar. |
|
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Engelleme karşıtı | Otomatik Çapraz Bant Frekans Atlaması | |
| Güç tüketimi | Ortalama: 4-4.5Watt Maksimum: 8Watt |
|
| Güç Girdi | DC5V-32V | |
| Alıcı Duyarlılığı | Duyarlılık ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Frekans Bandı | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| İletişim Modu | Tek yayın, çok yayın, yayın | ||||||
| İletişim Modu | Tam Dupleks | ||||||
| Ağ Kipi | Dinamik Yönlendirme | Otomatik olarak gerçek zamanlı bağlantı koşullarına göre rotaları güncelle | |||||
| Ağ Kontrolü | Devlet İzleme | Bağlantı durumu /rsrp/snr/uzaklık/ yukarı bağlantı ve aşağı bağlantı verimi | |||||
| Sistem Yönetimi | WATCHDOG: tüm sistem düzeyinde istisnalar tanımlanabilir, otomatik olarak sıfırlanabilir | ||||||
| Tekrar iletme | L1 | Taşındığı farklı verilere dayanarak yeniden iletecek olup olmadığını belirlemek. (AM/UM); HARQ yeniden iletiyor. | |||||
| L2 | HARQ yeniden yayınlar. | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serili Port | 2x RS232 | |
| Güç Girdi | 2* Güç Girdi (alternatif) | |
| Kontrol veri iletisi | |||||
| Komut Arayüzü | AT komuta yapılandırması | AT komut yapılandırması için VCOM portu/UART ve diğer portları destekle | |||
| Yapılandırma Yönetimi | WEBUI, API ve yazılım yoluyla yapılandırmayı destekle | ||||
| Çalışma Modu | TCP sunucu modu TCP istemci modu UDP modu UDP çoklu yayın MQTT Modbus |
● TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısı için bekler. ● TCP istemcisi olarak ayarlandığında, seri port sunucusu aktif olarak hedef IP tarafından belirtilen ağ sunucusuna bağlantı başlatır. ●TCP sunucusu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci işbirliği, MQTT |
|||
| Baud oranı | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| İletişim Modu | Aktarma modu | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |
| Ağırlık | 26 gram | |
| Boyut | 60*55*5.7mm | |
| Dayanıklılık | MTBF≥10000hr | |
|
|
