| Marka Adı: | IWAVE |
| Model Numarası: | FDM-66MN |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | D/P,T/T,L/C |
Video iletim için Super Light OEM Dijital IP Veri Bağlantısı
BuFDM-66MNIWAVE tarafından geliştirilen gelişmiş bir kablosuz iletim çözümüdür.hem TCP/IP/UDP verileri hem de TTL kontrol sinyalleri için tam-duplex iletişim sağlamak.

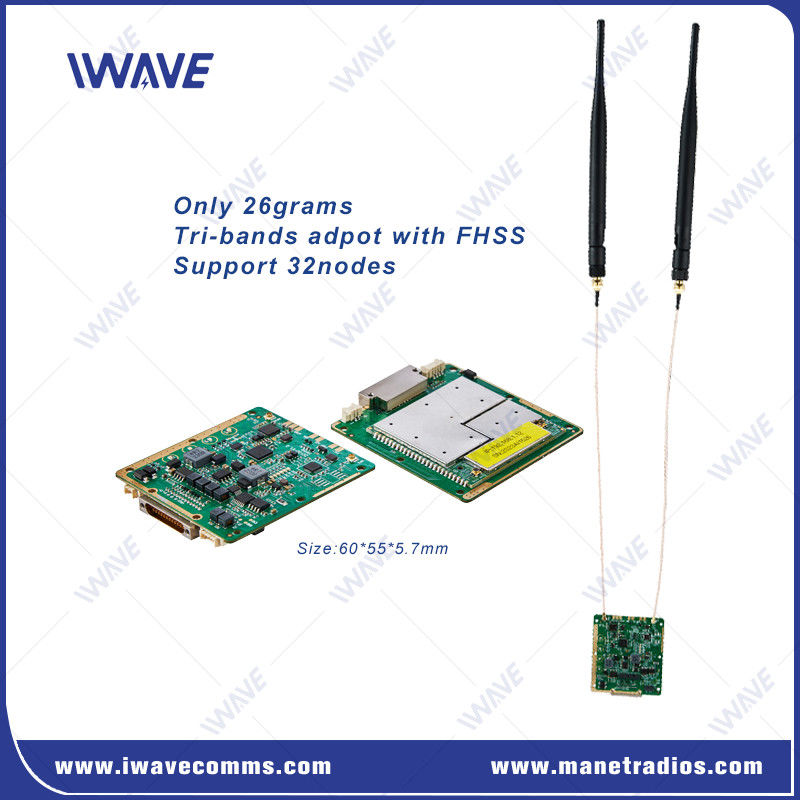

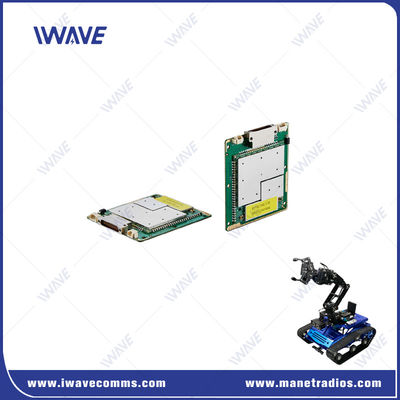

FDM-66MN, boyutu 60 * 55 * 5.7mm ve ağırlığı 26 gram olan ultra minyatür dijital video alıcıdır.Mini boyut, küçük drone veya UGV platformları gibi ağırlık ve alan hassas uygulamaları için ideal hale getirir.Ana özellikler:
Güçlü ve istikrarlı veri iletim yeteneği:Sinyal kalitesine göre kodlama ve modülasyon mekanizmalarını otomatik olarak değiştirmek için kodlama uyarlanabilir teknolojisini kullanmak, sinyal değiştikçe iletim hızında büyük titreşimden kaçınmak için.
IP tabanlı HD video, veri ve seri kontrol verileri sağlar
Otomatik frekans atlama teknolojisi (FHSS) ve müdahale karşıtı uyarlanabilir modülasyon.
Destek noktasından noktaya ve noktadan çoklu noktaya (yıldız topolojisi)
3* Çeşitli terminallerin entegre edilmesi için Ethernet portu
Geniş voltaj girişi: DV5-32V
Düşük gecikme IP iletişim
FDM-66MN, uzaktan izleme, özerk araçlar ve drone filoları gibi zorlu uygulamalar için ideal bir çözümdür.En karmaşık ortamlarda bile güvenilir ve verimli çalışmayı sağlar.
Arayüz
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE kablosuz teknoloji standardına dayalı kablosuz baz | |
| Şifreleme | ZUC/SNOW3G/AES ((128/256) İsteğe bağlıLayer-2 | |
| Veri oranı | 30 Mbps ((Uplink ve Downlink) | |
| Sistem veri hızının uyarlanabilir ortalama dağılımı | ||
| Kullanıcıların hız sınırını ayarlamalarını destekle | ||
| Aralık | 10km-15km ((Havadan yere) 500m-3km ((NLOS Yerden yere) |
|
| Kapasite | 16 düğüm | |
| Bant genişliği | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Güç | 25dBm±2 (2w veya istek üzerine 10w) Tüm düğümler otomatik olarak iletim gücünü ayarlar. |
|
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Engelleme karşıtı | Otomatik Çapraz Bant Frekans Atlaması | |
| Güç tüketimi | Ortalama: 4-4.5Watt Maksimum: 8Watt |
|
| Güç Girdi | DC5V-32V | |
| Alıcı Duyarlılığı | Duyarlılık ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Frekans Bandı | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| İletişim Modu | Tek yayın, çok yayın, yayın | ||||||
| İletişim Modu | Tam Dupleks | ||||||
| Ağ Kipi | Dinamik Yönlendirme | Otomatik olarak gerçek zamanlı bağlantı koşullarına göre rotaları güncelle | |||||
| Ağ Kontrolü | Devlet İzleme | Bağlantı durumu /rsrp/snr/uzaklık/ yukarı bağlantı ve aşağı bağlantı verimi | |||||
| Sistem Yönetimi | WATCHDOG: tüm sistem düzeyinde istisnalar tanımlanabilir, otomatik olarak sıfırlanabilir | ||||||
| Tekrar iletme | L1 | Taşındığı farklı verilere dayanarak yeniden iletecek olup olmadığını belirlemek. (AM/UM); HARQ yeniden iletiyor. | |||||
| L2 | HARQ yeniden yayınlar. | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Serili Port | 2x RS232 | |
| Güç Girdi | 2* Güç Girdi (alternatif) | |
| Kontrol veri iletisi | |||||
| Komut Arayüzü | AT komuta yapılandırması | AT komut yapılandırması için VCOM portu/UART ve diğer portları destekle | |||
| Yapılandırma Yönetimi | WEBUI, API ve yazılım yoluyla yapılandırmayı destekle | ||||
| Çalışma Modu | TCP sunucu modu TCP istemci modu UDP modu UDP çoklu yayın MQTT Modbus |
● TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısı için bekler. ● TCP istemcisi olarak ayarlandığında, seri port sunucusu aktif olarak hedef IP tarafından belirtilen ağ sunucusuna bağlantı başlatır. ●TCP sunucusu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci işbirliği, MQTT |
|||
| Baud oranı | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| İletişim Modu | Aktarma modu | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |
| Ağırlık | 26 gram | |
| Boyut | 60*55*5.7mm | |
| Dayanıklılık | MTBF≥10000hr | |
|
|
