| Marka Adı: | IWAVE |
| Model Numarası: | FDM-6802PTM |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

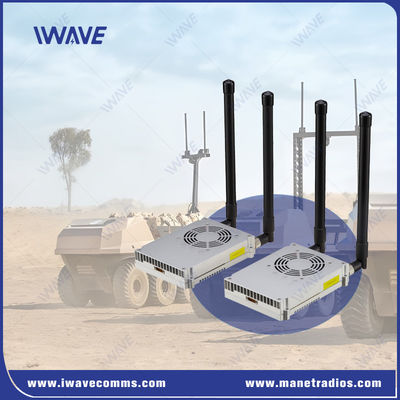

100Mbps MIMO ((2x2) IP Dijital Veri Bağlantısı UGV ve UAV için Çoklu Kameralar için
Açıklama

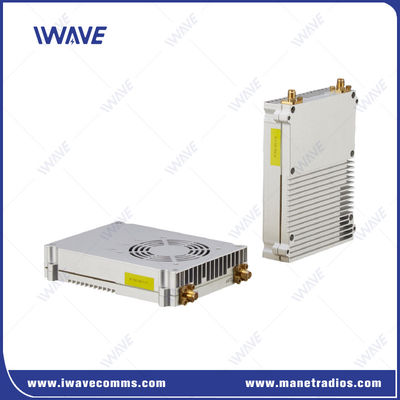

FDM-6802P TM, olgun bir SOC yonga seti, 2 watt gücü, 2X2 MIMO'ya dayanan IWAVE tarafından tasarlanan kablosuz bir iletim ürünüdür. HD video kablosuz iletişim bağlantısı sağlar,IP'ye dayalı veri ve seri kontrol verileri.
FDM-6802P TM, CA (Taşıyıcı Toplama), MIMO teknolojilerine dayanarak tasarlanmıştır.Bu dijital veri bağlantısı, 600 MHz ve 1 MHz'de sağlam ve güvenli bir bağlantı sağlar..4G frekans bandı.FDM-6802PTMGerçek zamanlı HD video ve geniş bantlı Ethernet bağlantısını 100Mbps iletim hızı ile sağlar.
Sadece 273 gram ağırlığında VTOL / sabit kanatlı drone / helikopter kablosuz iletim için uygulandığında büyük avantajlara sahiptir.
Temel Özellikler
Bant genişliği: 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
İletişim Gücü: 33dBm
800Mhz/1.4Ghz frekans seçeneklerini destekle
Havadan yere 50 km mesafe
NLOS 1km-5km yerden yere mesafe
Otomatik güç kontrolü
Otomatik frekans noktası kontrolü
J30 arayüzü üzerinden Ethernet iletişim
J30 arayüzü üzerinden RS232 iletişim
Boyut ve ağırlık: W: 273g/D:130*100*25mmmm
Karışıklık önleyici: FHSS ((Sıklık atlama yayılma spektrumu)
FDM-6802P TM, frekans atlama fonksiyonuna ulaşmak için IWAVE ekibinin özel algoritmasını ve mekanizmasını benimser.
Çalışma sırasında, FDM-6802P TM, alınan sinyal gücü RSRP, sinyal-gürültü oranı SNR ve bit hata hızı SER gibi faktörlere dayanarak mevcut bağlantıyı içsel olarak hesaplayacak ve değerlendirecektir.Eğer yargı şartı yerine gelirse, frekans atlamasını gerçekleştirecek ve listeden optimal bir frekans noktasını seçecektir.
Frekans atlama işleminin yapılıp yapılmayacağı kablosuz duruma bağlıdır. Kablosuz durum iyi ise, yargı koşulları yerine getirilene kadar frekans atlama işlemleri yapılmayacaktır.
Uygulamalar:
HD video ve veri aktarımı:Video akışı, telemetri ve kontrol için istikrarlı ve güvenli iletişim bağlantıları sağlar.
Dinamik ağ ortamları:Hızla değişen, yüksek talep sahibi kablosuz ortamlar için idealdir.
Endüstriyel ve Taktiksel Kullanım:Güçlü, uzun menzilli iletişim gerektiren drone, özerk araçlar ve diğer kritik sistemlerdeki uygulamaları destekler.
Özellikleri
|
Genel |
Kablosuz |
|||
|
Teknoloji |
TD-LTE Teknoloji Standartlarına dayalı kablosuz |
İletişim |
1T1R |
|
|
Video Gönderimi |
1080p HD video aktarımı, H.264/H.265 uyarlanabilir |
IP Veri iletimi |
IP paketlerine dayalı veri aktarımını destekler |
|
|
Şifreleme |
ZUC/SNOW3G/AES ((128) İsteğe bağlı Katman-2 |
Veri Bağlantısı |
Tam çift katlı iletişim |
|
|
Veri oranı |
Max 100Mbps ((Uplink ve Downlink) |
Yukarı & Aşağı oranı |
2D3U/3D2U/4D1U/1D4U |
|
|
Aralık |
UGV: 5-10KM Yerden yere ((LOS) |
Otomatik Yeniden Yapım Zinciri |
Bağlantı arızasından sonra bağlantının otomatik olarak yeniden kurulması/bağlantı arızasından sonra ağın yeniden dağıtılması |
|
|
Kapasite |
64 düğüm |
Duyarlılık |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
- 102 dBm |
|
İletişim Gücü |
2 watt |
10 MHz |
-100 dBm |
|
|
Gecikme |
Hava arayüzü gecikmesi<30ms |
5 MHz |
-96dBm |
|
|
Modülasyon |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
- 102 dBm |
|
Engelleme karşıtı |
Frekans Atlama ve Adaptatif Modülasyon |
10 MHz |
-100 dBm |
|
|
Bant genişliği |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5 MHz |
-96dBm |
|
|
Güç tüketimi |
30Watt |
Sıklık seçeneği |
||
|
Güç Girdi |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Boyut |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Mekanik |
||
|
Çalışma sıcaklığı |
-20°C~+55°C |
|
|
Boyut |
130*100*25mm ((Anten dahil değil) |
|
|
Ağırlık |
273 g |
|
|
Arayüzler |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komünist |
3xSerial Port |
1. DEBUG Serial Port |
|
Güç |
1xDC Giriş |
DC24V-27V |
|
Komut Arayüzü |
AT komuta yapılandırması |
AT komut konfigürasyonu için API/HTTP/UART |
|
Yapılandırma Yönetimi |
WEBUI, API ve yönetim yazılımı üzerinden yapılandırmayı destekle |
|
|
Çalışma Modu |
TCP sunucu modu |
TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısını bekler.
TCP istemcisi olarak ayarlandığında, seri port sunucusu hedef IP tarafından belirlenen ağ sunucusuna aktif olarak bağlantı başlatır.
lTCP sunucu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci birliktelik, MQTT
|
|
Baud oranı |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through modu |
|
|
Sistem Yönetimi |
WATCHDOG işlevini destekler, tüm sistem düzeyinde istisnalar tanımlanabilir ve otomatik olarak sıfırlanabilir |
|
|
|
