| Marka Adı: | IWAVE |
| Model Numarası: | FDM-6802PTM |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

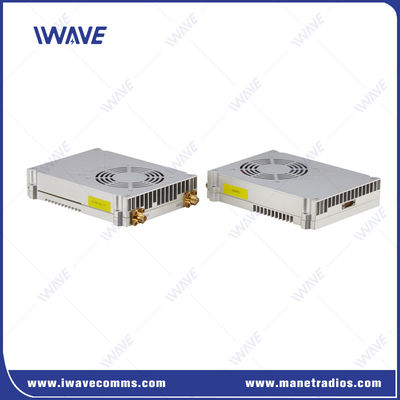

HD Video ve Veri İletişimleri için 100Mbps Kablosuz Noktadan Çok Noktadan Alıcı
Açıklama
FDM-6802P TM, olgun bir SOC yonga seti, 2 watt gücü, 2X2 MIMO'ya dayalı olarak IWAVE tarafından tasarlanan kablosuz bir iletim ürünüdür.IP'ye dayalı veri ve seri kontrol verileri. FDM-6802P TM, CA (Taşıyıcı Toplama), MIMO teknolojilerine dayanarak tasarlanmıştır.Bu dijital veri bağlantısı, 600 MHz ve 1 MHz'de sağlam ve güvenli bir bağlantı sağlar..4G frekans bandı Ethernet ve tam dupleks telemetri veri aktarımını destekler.Otomatik frekans atlama teknolojisini (FHSS) ve müdahale karşıtı uyarlayıcı modülasyonu benimsiyor.. 64 düğümlü bir noktadan noktaya ve çok noktadan bir noktaya ağ oluşturur.
Temel Özellikler
|
|
Teknoloji Avantajı
FDM-6802PTM, iki 20MHz bant genişliği taşıyıcısını bir araya getirerek 40MHz kablosuz taşıyıcı bant genişliği elde edebilen taşıyıcı toplama teknolojisi CA teknolojisini benimser.Yüksek bağlantı ve aşağı bağlantı iletim oranlarını etkili bir şekilde iyileştirmek, ve tüm kablosuz iletim sisteminin dayanıklılığını ve çevresel uyarlanabilirliğini artırmak.
1. Daha büyük bir toplam bant genişliğini destekler, 20MHz + 20MHz taşıyıcı toplamasını destekler ve veri iletiminin en yüksek hızı 100Mbps'yi aşar.
2. Daha esnek olan sürekli taşıyıcı toplamasını ve sürekli olmayan taşıyıcı toplamasını destekler.
3. Farklı bant genişliklerinin taşıyıcı toplamasını destekler ve taşıyıcı toplamasının bant genişliğini ayarlayabilir
Çevre müdahalesi ve mevcut spektrum kaynaklarına göre, farklı senaryolara adapte olmayı kolaylaştırır.
4Tek bir taşıyıcıya müdahale edildikten sonra veri kesintisini önlemek için farklı taşıyıcılarda yeniden aktarın.
5Daha etkili bir şekilde müdahalesiz taşıyıcılar bulmak için farklı taşıyıcıların frekans atlamasını destekler.
Neden FDM-6802PTM'yi seçtiniz?
Yüksek bant genişliği:Düşük gecikme ile video ve veri iletişimini verimli bir şekilde işliyor.
Karışıklık karşıtı:Gelişmiş FHSS ve uyarlanabilir modülasyon zorlu RF ortamlarında kesintisiz çalışmayı sağlar.
Plug-and-play:Otomatik yapılandırma ve dinamik ağ ile dağıtımı basitleştirir.
Dayanıklı ve Esnek:J30 havacılık fiş arayüzü ve birden fazla iletişim seçeneği, çeşitli sağlam uygulamalar için uygun hale getirir.
BuFDM-6802PTMKritik video ve veri iletişim görevleri için güvenilir, uyarlanabilir ve yüksek performanslı kablosuz iletim sistemi gerektiren endüstriler için ideal bir çözümdür.
|
Komut Arayüzü |
AT komuta yapılandırması |
AT komut konfigürasyonu için API/HTTP/UART |
|
Yapılandırma Yönetimi |
WEBUI, API ve yönetim yazılımı üzerinden yapılandırmayı destekle |
|
|
Çalışma Modu |
TCP sunucu modu |
TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısını bekler.
TCP istemcisi olarak ayarlandığında, seri port sunucusu hedef IP tarafından belirlenen ağ sunucusuna aktif olarak bağlantı başlatır.
lTCP sunucu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci birliktelik, MQTT
|
|
Baud oranı |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through modu |
|
|
Sistem Yönetimi |
WATCHDOG işlevini destekler, tüm sistem düzeyinde istisnalar tanımlanabilir ve otomatik olarak sıfırlanabilir |
|
Özellikleri
|
Genel |
Kablosuz |
|||
|
Teknoloji |
TD-LTE Teknoloji Standartlarına dayalı kablosuz |
İletişim |
1T1R |
|
|
Video Gönderimi |
1080p HD video aktarımı, H.264/H.265 uyarlanabilir |
IP Veri iletimi |
IP paketlerine dayalı veri aktarımını destekler |
|
|
Şifreleme |
ZUC/SNOW3G/AES ((128) İsteğe bağlı Katman-2 |
Veri Bağlantısı |
Tam çift katlı iletişim |
|
|
Veri oranı |
Max 100Mbps ((Uplink ve Downlink) |
Yukarı & Aşağı oranı |
2D3U/3D2U/4D1U/1D4U |
|
|
Aralık |

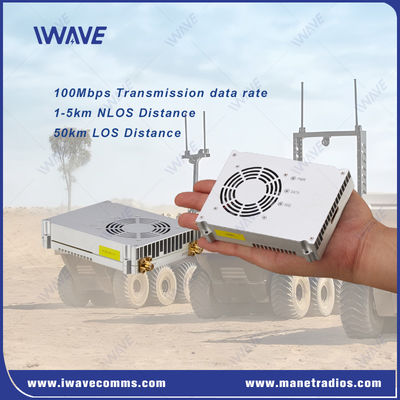

UGV: 5-10KM Yerden yere ((LOS) |
Otomatik Yeniden Yapım Zinciri |
Bağlantı arızasından sonra bağlantının otomatik olarak yeniden kurulması/bağlantı arızasından sonra ağın yeniden dağıtılması |
|
|
Kapasite |
64 düğüm |
Duyarlılık |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
- 102 dBm |
|
İletişim Gücü |
2 watt |
10 MHz |
-100 dBm |
|
|
Gecikme |
Hava arayüzü gecikmesi<30ms |
5 MHz |
-96dBm |
|
|
Modülasyon |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
- 102 dBm |
|
Engelleme karşıtı |
Frekans Atlama ve Adaptatif Modülasyon |
10 MHz |
-100 dBm |
|
|
Bant genişliği |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5 MHz |
-96dBm |
|
|
Güç tüketimi |
30Watt |
Sıklık seçeneği |
||
|
Güç Girdi |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Boyut |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Mekanik |
||
|
Çalışma sıcaklığı |
-20°C~+55°C |
|
|
Boyut |
130*100*25mm ((Anten dahil değil) |
|
|
Ağırlık |
273 g |
|
|
Arayüzler |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komünist |
3xSerial Port |
1. DEBUG Serial Port |
|
Güç |
1xDC Giriş |
DC24V-27V |
|
|
