| Marka Adı: | IWAVE |
| Model Numarası: | FDM-6802PTM |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

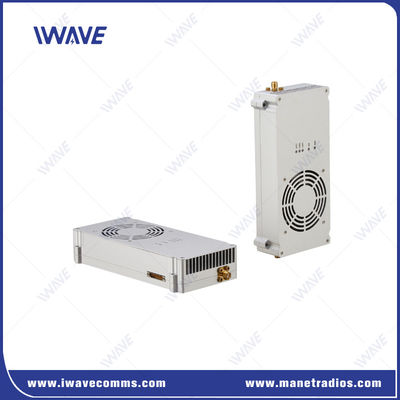

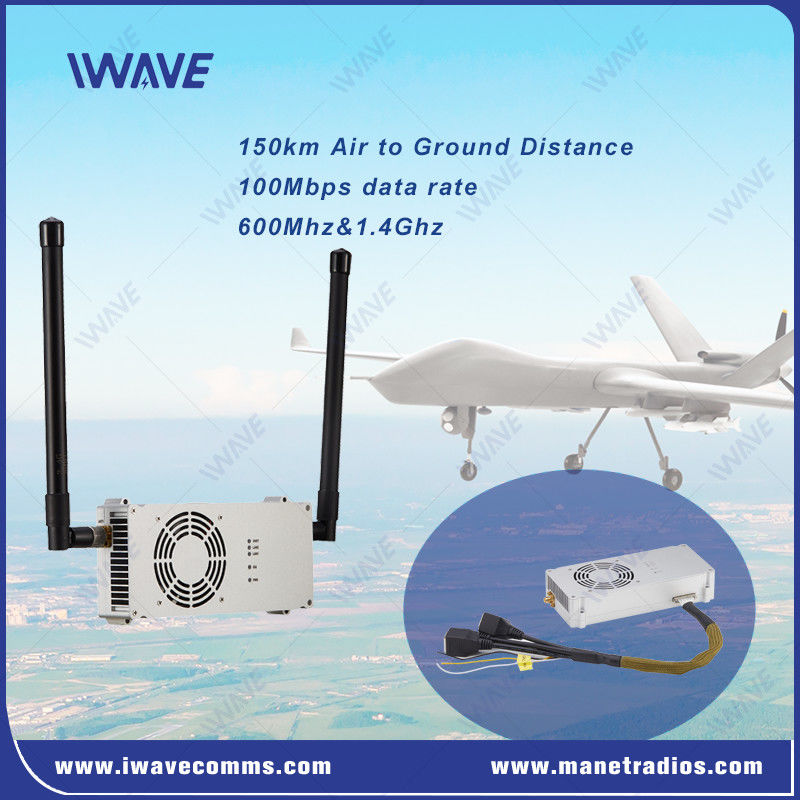

100 Mbps 150km Uzun Menzilli Drone Video ve Kontrol Veri Göndericisi
Açıklama
BuFDM-615PTMiçin sağlam ve güvenilir bir kablosuz iletişim çözümü sunar.sabit kanatlı uçaklarvehelikopterler, gerçek zamanlı HD video ve TTL veri aktarımını sağlar.Hava gözetimi,Arama ve kurtarma, veyauzaktan izleme, bu sistem, görev başarısı için ihtiyacınız olan bağlantıyı sağlar. Hızlı hareket ederken sabit kanatlı drone/helikopter/araç video aşağı bağlantısı için özel olarak tasarlanmıştır.
Akıllı anten MIMO yapımıFDM-6810PTMGerçek zamanlı HD video ve geniş bantlı Ethernet bağlantısını 100Mbps iletim hızı ile sağlar.
Temel Özellikler
|
|
Teknoloji Avantajı
FDM-6810PTMtaşıyıcı toplama teknolojisi CA teknolojisini benimser, bu da iki 20MHz bant genişliği taşıyıcıyı bir araya getirerek 40MHz kablosuz taşıyıcı bant genişliği elde edebilir.Yüksek bağlantı ve aşağı bağlantı iletim oranlarını etkili bir şekilde iyileştirmek, ve tüm kablosuz iletim sisteminin dayanıklılığını ve çevresel uyarlanabilirliğini artırmak.
1. Daha büyük bir toplam bant genişliğini destekler, 20MHz + 20MHz taşıyıcı toplamasını destekler ve veri iletiminin en yüksek hızı 100Mbps'yi aşar.
2. Daha esnek olan sürekli taşıyıcı toplamasını ve sürekli olmayan taşıyıcı toplamasını destekler.
3. Farklı bant genişliklerinin taşıyıcı toplamasını destekler ve taşıyıcı toplamasının bant genişliğini ayarlayabilir
Çevre müdahalesi ve mevcut spektrum kaynaklarına göre, farklı senaryolara adapte olmayı kolaylaştırır.
4Tek bir taşıyıcıya müdahale edildikten sonra veri kesintisini önlemek için farklı taşıyıcılarda yeniden aktarın.
5Daha etkili bir şekilde müdahalesiz taşıyıcılar bulmak için farklı taşıyıcıların frekans atlamasını destekler.
Uygulamalar:
Hava Gözetimi: Sınır, doğal afetler veya kritik altyapı gibi geniş alanları izlemek için kullanılan sabit kanatlı dronlar ve helikopterler için gerçek zamanlı video aşağı bağlantısı.
Uzaktan İzleme ve Denetim: Video ve verilerin uzun mesafeler boyunca iletildiği elektrik hattı denetimi, boru hattı izleme ve çevre izleme için idealdir.
Arama ve Kurtarma Operasyonları: Düşük gecikme video ve TTL verileri, ilk tepki verenler için mükemmel bir araç haline getirir ve uzak veya felaketli bölgelerde gerçek zamanlı durum farkındalığı sağlar.
Savunma ve Güvenlik: Hem güvenli iletişim hem de taktik operasyonlar için canlı HD video aktarma yeteneği sunan askeri ve kolluk uygulamaları için gereklidir.
Tarımsal İzleme: Hassas tarım için, büyük tarımsal tarlaları izlemek için drone ve helikopter kullanılarak, hem video geri bildirim hem de ürün yönetimi için telemetri verileri sağlanır.
Özellikleri
|
Genel |
Kablosuz |
|||
|
Teknoloji |
TD-LTE Teknoloji Standartlarına dayalı kablosuz |
İletişim |
1T1R |
|
|
Video Gönderimi |
1080p HD video aktarımı, H.264/H.265 uyarlanabilir |
IP Veri iletimi |
IP paketlerine dayalı veri aktarımını destekler |
|
|
Şifreleme |
ZUC/SNOW3G/AES ((128) İsteğe bağlı Katman-2 |
Veri Bağlantısı |
Tam çift katlı iletişim |
|
|
Veri oranı |
Max 100Mbps ((Uplink ve Downlink) |
Yukarı & Aşağı oranı |
2D3U/3D2U/4D1U/1D4U |
|
|
Aralık |
UGV: 5-10KM Yerden yere ((LOS) |
Otomatik Yeniden Yapım Zinciri |
Bağlantı arızasından sonra bağlantının otomatik olarak yeniden kurulması/bağlantı arızasından sonra ağın yeniden dağıtılması |
|
|
Kapasite |
64 düğüm |
Duyarlılık |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
- 102 dBm |
|
İletişim Gücü |
10 watt |
10 MHz |
-100 dBm |
|
|
Gecikme |
Hava arayüzü gecikmesi<30ms |
5 MHz |
-96dBm |
|
|
Modülasyon |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
- 102 dBm |
|
Engelleme karşıtı |
Frekans Atlama ve Adaptatif Modülasyon |
10 MHz |
-100 dBm |
|
|
Bant genişliği |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5 MHz |
-96dBm |
|
|
Güç tüketimi |
30Watt |
Sıklık seçeneği |
||
|
Güç Girdi |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Boyut |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Mekanik |
||
|
Çalışma sıcaklığı |
-20°C~+55°C |
|
|
Boyut |
130*100*25mm ((Anten dahil değil) |
|
|
Ağırlık |
273 g |
|
|
Arayüzler |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komünist |
3xSerial Port |
1. DEBUG Serial Port |
|
Güç |
1xDC Giriş |
DC24V-27V |
|
Komut Arayüzü |
AT komuta yapılandırması |
AT komut konfigürasyonu için API/HTTP/UART |
|
Yapılandırma Yönetimi |
WEBUI, API ve yönetim yazılımı üzerinden yapılandırmayı destekle |
|
|
Çalışma Modu |
TCP sunucu modu |
TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısını bekler.
TCP istemcisi olarak ayarlandığında, seri port sunucusu hedef IP tarafından belirlenen ağ sunucusuna aktif olarak bağlantı başlatır.
lTCP sunucu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci birliktelik, MQTT
|
|
Baud oranı |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through modu |
|
|
Sistem Yönetimi |
WATCHDOG işlevini destekler, tüm sistem düzeyinde istisnalar tanımlanabilir ve otomatik olarak sıfırlanabilir |
|
|
|
