| Marka Adı: | IWAVE |
| Model Numarası: | FIM-2430 |
| Adedi: | 1 takım |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | Banka havalesi, Western Union, Moneygram |

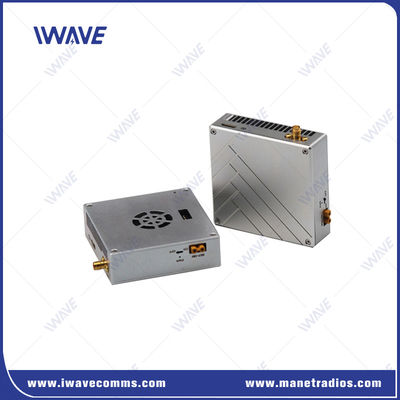

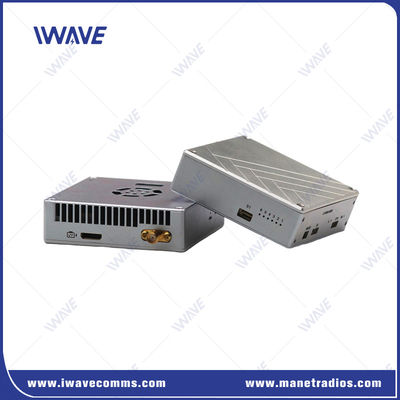

Gerçek zamanlı drone/UAV ve VTOL video kablosuz bağlantısı için Video ve TTL Veri İletişim çözümü
IWAVE ürün ailesi eşsiz bir görüntü kalitesi ve bağlantı sağlamlığı sağlar.IWAVE teknolojisi, kalite ve performans gerektiğinde bir video ve kontrol çözümü olarak tam bir platforma entegre edilebilirUygulamalar kablosuz video izleme sistemlerini veya kontrol ve görsel denetim görevleri için kısa gecikme bağlantısı gerektiren herhangi bir kablosuz izleme sistemini içerir.Full-HD video kalitesi ve 70ms gecikme iletimIWAVE, yayın, denetim, hava fotoğrafçılığı, insansız makine kontrolü, kalabalık kontrolü ve kameranın gerçek zamanlı kontrolünü gerektiren sayısız uygulama için mükemmel bir çözümdür.
IWAVE ürün ailesi, zorlu UAV ve VTOL uygulamalarında gerçek zamanlı video ve veri aktarımı için tasarlanmış sağlam, yüksek performanslı bir çözüm sunar.İşte onun yetenekleri ve uygulamalarının yapılandırılmış bir genel bakışı.:
Ana Özellikler ve Avantajlar
1Yüksek Kaliteli Video ve Düşük Gecikme
Full-HD Video: Yayın, hava fotoğrafçılığı ve ayrıntılı denetimler için idealdir.
70ms Gecikme: Gerçek zamanlı kontrol ve geri bildirim için kritik, dinamik ortamlarda hassas pilotluk ve hızlı yanıtlama sağlar.
2Güçlü Bağlantı ve Uyumluluk
Çoklu Protokol Desteği: Çeşitli uçuş denetleyicileri, kameralar ve sensörlerle sorunsuz entegrasyonu sağlayan SBUS / TTL / 232, HDMI giriş / çıkış ve isteğe bağlı 100Mbps Ethernet ile arayüzler.
Çifte Veri İletişim: Eşzamanlı video ve kontrol sinyali iletimi, insansız makine kontrolü gibi görevler için operasyonel verimliliği artırır.
3- Dayanıklı tasarım.
Aşırı sıcaklık aralığı: -40 °C'den +85 °C'ye kadar çalışır, zorlu ortamlar için uygundur (örneğin, Kuzey Kutbu araştırmaları veya çöl operasyonları).
Uyumlu Video Kaynakları: Kurulum karmaşıklığını azaltarak giriş kaynaklarına otomatik olarak ayarlanır.
4. Yazılım Entegrasyonu
TPlayer Dekoder: Yer istasyonu izleme ve karar verme için çok önemli olan PC'lerde düşük gecikme video göstermesini sağlar.
Başvurular
- Endüstriyel Denetimler: Yüksek çözünürlüklü, gerçek zamanlı video gerektiren elektrik hattı, boru hattı veya altyapı izleme.
- Yayın ve Hava Fotoğrafçılığı: Canlı etkinlik kapsamı veya en eski video kalitesini talep eden sinematik çekimler.
- Savunma ve İzleme: Kalabalık kontrolü, sınır devriyesi ve keşif görevleri güvenilir, düşük gecikme beslemelerinden yararlanır.
- Ağır kaldırma UAV'leri/VTOL'ları: Güçlü veri bağlantıları ile uzun dayanıklılıklı görevleri (örneğin kargo teslimatı, tarımsal anketleme) destekler.
Özellikleri
| Sıklık | 2.4GHz ((2.402-2.482GHz) |
| Hata tespiti | LDPC FEC/Video H.264/265 Süper Hata Düzeltmesi |
| RF iletilmiş güç | 2Watt |
| Güç tüketimi | TX: 17W/RX: 6W |
| Uzaklık | 30 km. |
| Bant genişliği | 4/8MHz |
| Video Giriş/Çıkış Arayüzü | HDMI mini TX/RX veya FFC'ye HDMI-A TX/RX'ye dönüştür |
| Bit hızı ve kanal ayarlama modu | DIP veya SPI2MCU |
| Anten | 1T1R/ Tx: 5db ((Omni Anten) /Rx: 14dbi 90° Yön Anten |
| Video Renk Alanı | Varsayılan 4:2:0 |
| Video Sıkıştırılmış Biçimi | AVC H.265 özelliği TS akışını ekliyor |
| Bit hızı | Yazılım ayarlamaları |
| Şifreleme | AES128 |
| İletişim Modu | noktadan noktaya |
| Başlama saati | 25'ler |
| Gecikme | 50ms |
| İletişim Hızı | 3-5 Mbps |
| Duyarlı Olun |
-100dbm@4Mhz -95dbm@8Mhz |
| İki yönlü fonksiyon | Aynı anda video ve dupleks verileri destekle |
| Veriler | TTL/MAVLINK/Telemetri desteği |
|

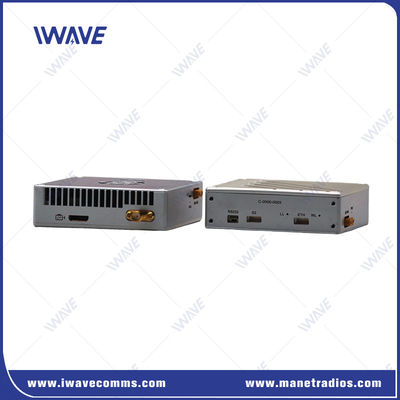

Arayüz (TX ve RX'de aynı arayüz) |
1. 1080p 60 HDMI Mini RX x1 |
| 2. Windows x1 üzerinde USB / RJ45'e 100Mbps Ethernet | |
| 3. S1 TTL iki yönlü seri port x1 | |
| 4. S2 TTL iki yönlü seri port x1 | |
| 5Güç Girdi (DC7-18V) x1 | |
| İzleyici Işık | HDMI giriş/çıkış gösterge ışığı |
| Gönderme ve alım gösterge ışığı | |
| Video kartı gösterge ışığı | |
| Güçlü ışık | |
| HDMI | HDMI mini/Fleksibel Düz Kablo ((FFC)) |
| Görünüm Tasarımı | CNC teknolojisi/su geçirmez tasarımı olan çift alüminyum alaşımlı kabuk |
| Güç kaynağı | DC 7-18V (DC 12V tavsiye edilir) |
| Sıcaklık aralığı |
Çalışma sıcaklığı: -40°C ~ +85°C Depolama sıcaklığı: -55°C ~ +100°C |
| Boyut | Tx: 74x71x23mm/ Rx: 74x71x23mm |
| Ağırlık | Tx: 148g, Rx: 148g |
