| Marka Adı: | IWAVE |
| Model Numarası: | FIM-2450 |
| Adedi: | 1 takım |
| Teslim Zamanı: | 7-14 gün |
| Ödeme Şartları: | L/C,T/T,Western Union,MoneyGram |

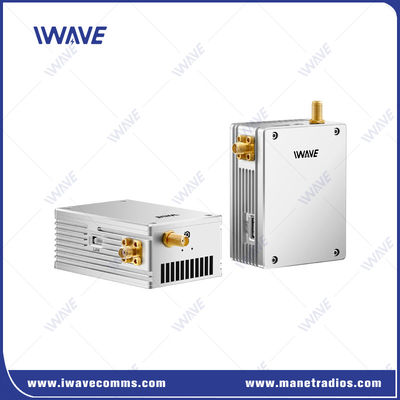

2.4GHz 50km UAV/FPV/Fixed Wing Drone Kablosuz HDMI COFDM İletici Alıcı
Advanced Mini Link System (FIM-2450) mini UAV'ler ve daha küçük boyutlu taktik UAS'lar ve UGV'ler için tasarlanmış gelişmiş bir dijital veri ve video bağlantı sistemidir.Daha sıkı SWaP gereksinimleri olan bu tür platformlar için idealdir.
Açık mimari sistem, gerçek zamanlı video görüntülerini, LAN ve seri verilerini aşağıya bağlama yeteneği ile tam çiftli geniş bant, hata düzeltme teknikleri ve yüksek hızlı iletişimi sağlar.ve çok çeşitli sensörlerden gelen bilgilerYüksek spektrum verimliliği ve veri oranı seçiciliği ile sistem, aynı hava sahasının yakınında çalışan çok sayıda insansız uçağa izin verir.
50 km'ye kadar menziline sahip olan FIM-2450, savaş alanı keşif ve IED tespiti de dahil olmak üzere genişletilmiş UAV ve UGV görevleri için idealdir.
Frekans Seçeneği
| 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402~2482 MHz |
| 2.5Ghz | 2500-2570 MHz |
Özellikleri
|
|
Uygulama:

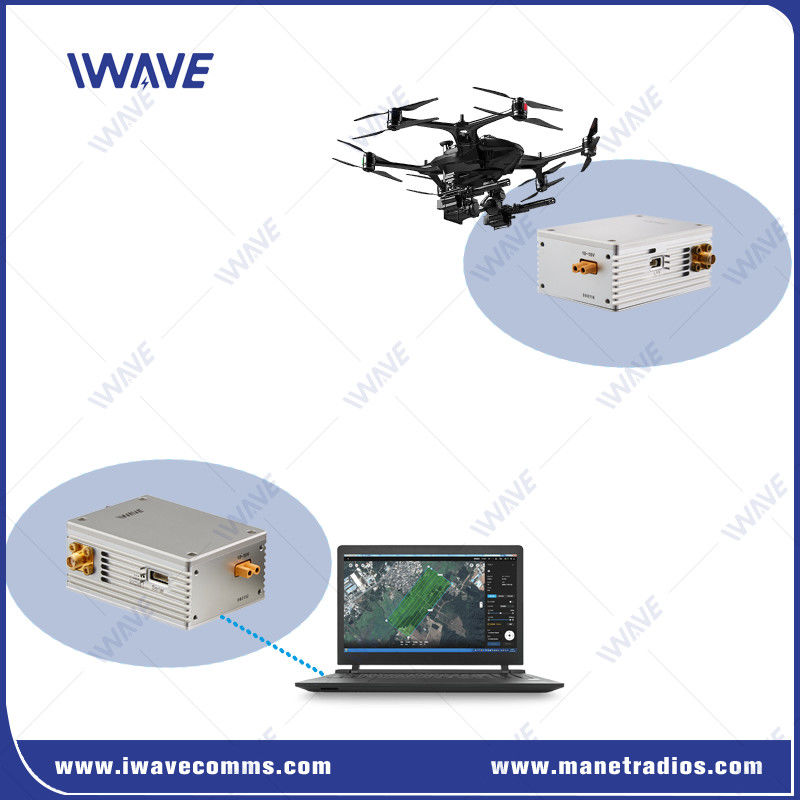

Bileşenler: Entegre hava iletimcileri, yer alıcıları ve yönlü antenler (örneğin, uzun menzilli yüksek kazançlı parabolik).
Uygulamalar:
Yasaların uygulanması: Operasyonlar sırasında gözetim (örneğin kalabalık izleme, şüpheli izleme).
Acil Durum: Yangın söndürme, arama ve kurtarma için canlı hava görüntüleri.
Altyapı İzleme: Boru hatlarını, elektrik hatlarını veya felaket bölgelerini denetlemek.
Özellikleri
| Sıklık | 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402~2482 MHz | |
| 2.5Ghz | 2500-2570 MHz | |
| Bant genişliği | 2/4/8MHz | |
| RF Gücü | 2W (Bi-Amp, her güç güçlendiricinin 2W zirve gücü) | |
| İletişim aralığı | 50 km. | |
| Gönderme Hızı |
1.5/3/6Mbps (Video kod akışı ve seri veri) En iyi video akışı: 2.5Mbps |
|
| Baud oranı | 115200 ((Ayarlanabilir) | |
| Rx Duyarlılığı | -100/-95/-90 dBm | |
| Kablosuz Hata Toleransı Algoritması | Kablosuz bant FEC ileri hata düzeltmesi / video kodek süper hata düzeltmesi | |
| Video Gecikmesi |
Kodlama için gecikme + iletim + çözme 720P/60 <50 ms 1080P/60 <80ms |
|
| Bağlantıyı Yeniden Yapma Zamanı | < 1s | |
| Modülasyon | Uplink QPSK/Downlink QPSK | |
| Video Sıkıştırma Biçimi | H.264 | |
| Video Renk Alanı | 4:2:0 (Seçim 4:2(Çıkış 2) | |
| Şifreleme | AES128 | |
| Başlama Saati | 25'ler | |
| Güç | DC-12V (1018V) | |
| Arayüz |
Tx ve Rx üzerindeki arayüzler aynı.
|
|
| Göstericiler |
|
|
| Güç tüketimi |
Tx: 17W ((Max) Rx: 6W |
|
| Sıcaklık |
Çalışma: -40 ~ + 85°C Depolama: -55 ~ + 85°C |
|
| Boyut | Tx/Rx: 73.8 x 54 x 31 mm | |
| Ağırlık | Tx/Rx: 160 g | |
| Metal Kasa Tasarımı | CNC Teknolojisi | |
| Çifte Alüminyum Alaşım Kabuk | ||
| İletilebilir anodizasyon araçları | ||
