| Marka Adı: | IWAVE |
| Model Numarası: | FD-6100 |
| Adedi: | 2 |
| fiyat: | negotiable |
| Teslim Zamanı: | 3-5 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |
IP Mesh Oem UGV için Dijital Veri Bağlantısı Video ve Kontrol Verilerini İletiyor

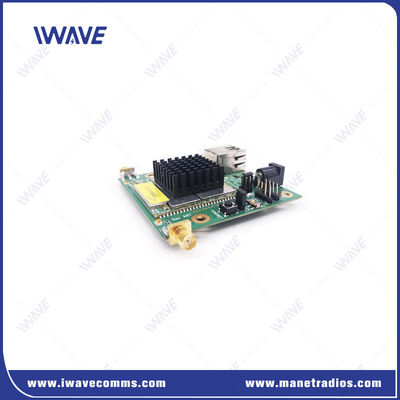

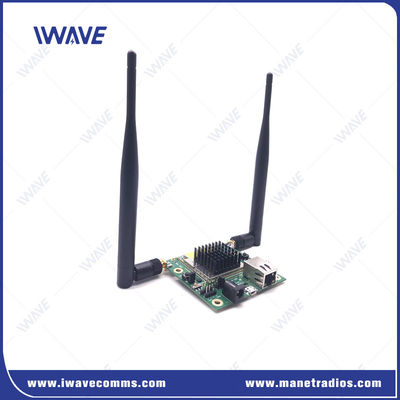

FD-6100, minyatür bir Tri-band OEM 800MHz, 1.4Ghz ve 2.4Ghz MIMO Dijital Veri Bağlantısı.
UAV (İnsansız Hava Aracı) ve UGV (İnsansız Kara Aracı) gözetim ve video yayın için idealdir.IP Mesh telsizleri, en zorlu ortamlar için kanıtlanmış ve esnek bir MANET çözümü sunar.
Tüm 800MHz, 1.4Ghz ve 2.4Ghz frekans bandında sağlam ve güvenli bir bağlantı sağlar.FD-6100, sağlam RF performansı elde etmek için TD-LTE teknolojisi standardına dayanan FHSS ((Frequency Hopping Spread Spread Spectrum) ve yüksek hassasiyet temelini benimser.
FD-6100'ün yüksek hızlı, uzun menzilli yetenekleri yüksek kaliteli kablosuz video ve telemetri iletişimini sağlar.
Temel Özellikler
|
 |
Uygulama
FD-6100, kendi kendini oluşturan ve kendi kendini iyileştiren mesh ağlarını sağlar. Mesh ağları dayanıklılığı artırır, menzilini genişletir ve işbirlikçi iletişimi basitleştirir.Boyut ve ağırlık kritik UxV uygulamaları için idealdir, platform ve sistem entegrasyonu için çıplak bir çözümün SWaP'sini sunuyor.
Geniş alan kapsamı ve çoklu hop, robotik gibi mobil uygulamalar için ideal
Taktiksel iletişim
İnsansız kara araçları kablosuz video iletimi
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE Kablosuz teknoloji standardına dayalı MESH | |
| Şifreleme | ZUC/SNOW3G/AES ((128) SeçmeliDoldurma-2 | |
| Veriler oranı | 30 Mbps ((Uplink ve Downlink) | |
| Aralık | 10km ((Havadan yere) 500m-3km ((NLOS Yerden yere) | |
| Kapasite | 16 düğüm | |
| Güç | 23dBm±2 (2w veya talep üzerine 10w) | |
| Gecikme | Tek atlama iletim ≤30ms | |
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Otomatik Çapraz Bant Frekans Atlaması | |
| Bant genişliği | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Güç tüketimi | 5Watt | |
| Güç Girişi | DC12V | |
| Duyarlılık | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Frekans Bandı | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| Komünist | ||
| Elektrik seviyesi | 2.85V gerilim alanı ve 3V/3.3V seviyesine uygun | |
| Kontrol verileri | TTL modu | |
| Baud oranı | 115200bps | |
| İletişim Modu | Aktarma modu | |
| Öncelik seviyesi | Sinyal iletiminde ağ bağlantı noktasından daha yüksek öncelik Eğer kontrol verileri öne sürülürse, kontrol verileri öncelikli olarak iletilecek. |
|
| Not:1Gönderilen ve alınan veriler ağda yayınlanır. Başarılı bir ağ kurduktan sonra, her FD-6100 düğümü seri verileri alabilir. 2Gönderme, alım ve kontrol arasında ayrım yapmak istiyorsanız, biçimi kendiniz tanımlamanız gerekir. |
||
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |
| Ağırlık | 50 gram | |
| Boyut | 7.8*10.8*2cm | |
| Dayanıklılık | MTBF≥10000hr | |
| Arayüzler | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| Komünist | 1x COMUART | |
| Güç | DC Giriş | |
| İKİLİK | Üç Renkli LED | |
Video
|
|
