| Marka Adı: | IWAVE |
| Model Numarası: | FDM-6600 |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

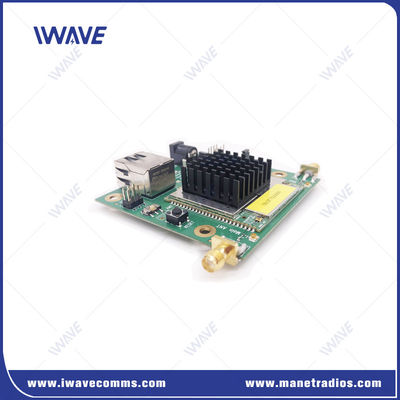

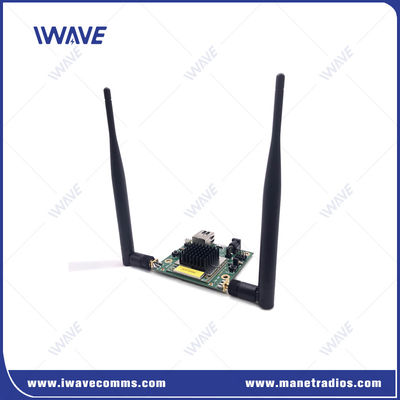

Mobil UAV ve Robotik için Mimo Dijital Veri Bağlantısı Nlos'da Video Gönderir
Tanıtım
FDM-6600, FPGA mimarisi, çok dalga biçimi, ultra geniş bant, yüksek hızlı frekans hop teknolojisini çekirdeği olarak benimser.Görüş hattı olmayan (NLOS) ve hızlı hareket eden koşullarda bile sorunsuz ve son derece güvenli bir özel ağ sağlayabilirBu ağ zincir, yıldız veya rastgele topolojilerde yapılandırılabilir.
Güvenli veri akışı yetenekleriyle sağlam kablosuz IP bağlantısı, kullanıcıların askeri sınıflı insansız araçları daha hızlı, güvenli ve sistematik bir şekilde kontrol etmelerine yardımcı olur.
Özellikleri
FPGA mimarisi, çok dalga biçimi, ultra geniş bant, yüksek hızlı frekans hoplama ve diğer teknolojilerin benimsenmesi
Ana istasyonlara güvenmeyin. Etkili ve hızlı bir şekilde merkezi olmayan kablosuz geniş bant ağı oluşturabilir
Diğer IP cihazları ile bağlantı ve iş birliği gerçekleştirmek için IP arayüzü sağlayın
Müdahale karşıtı COFDM / geniş bant taşıyıcı frekans atlaması karmaşık RF ortamında bağlantı kalitesini artırabilir
Mükemmel çok yollu ve NLOS performansı
QPSK'dan 64QAM'a adapte edici radyo modülasyonu, dinamik ortamlarda bağlantı performansını optimize etmek için paket başına sürekli olarak optimize edilir
Yazılım, spektrumun verimli yeniden kullanımı için kanal boyutlarını tanımlar
Yazılım küresel uygulamanın çalışma sıklığını tanımlar.
Konvlüsiyon kodlaması, ileri hata düzeltmesi (FEC), ACK yeniden iletimi, maksimum oran birleşimi, uzaylı multipleks ve uzay-zaman bloğu kodlaması
Gürültü spektrumunda sağlam veri iletimi için kullanılır
Uygulama
| FDM-6600, hafif kilo, küçük boyut ve düşük güç ile tasarlanmış gelişmiş bir MIMO Gelişmiş Kablosuz Video ve Veri Bağlantısıdır.Telemetri) tek bir yüksek hızlı geniş bant RF kanalındaUAV, özerk araçlar ve çeşitli endüstriler için mobil robotik için mükemmel. |  |
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE Teknoloji Standartlarına dayalı kablosuz | |
| Şifreleme | ZUC/SNOW3G/AES ((128) SeçmeliDoldurma-2 | |
| Veriler oranı | 30 Mbps ((Uplink ve Downlink) | |
| Aralık | 10km-15km ((Havadan yere) 500m-3km ((NLOS Yerden yere) | |
| Kapasite | Yıldız Topolojisi, 17-Pint'e Göre | |
| Güç | 23dBm±2 (2w veya talep üzerine 10w) | |
| Gecikme | Tek atlama iletim ≤30ms | |
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Anti-JAM | Otomatik Çapraz Bant Frekans Atlaması | |
| Bant genişliği | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Güç tüketimi | 5Watt | |
| Güç Girişi | DC5V | |
| Duyarlılık | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Frekans Bandı | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| Komünist | ||
| Elektrik seviyesi | 2.85V gerilim alanı ve 3V/3.3V seviyesine uygun | |
| Kontrol verileri | TTL modu | |
| Baud oranı | 115200bps | |
| İletişim Modu | Aktarma modu | |
| Öncelik seviyesi | Sinyal iletisi bozulduğunda, Kontrol verileri öncelikli olarak iletilecek. | |
| Not:1Gönderilen ve alınan veriler ağda yayınlanır. Başarılı bir ağ kurduktan sonra, her FDM-6600 düğümü seri verileri alabilir. 2Gönderme, alım ve kontrol arasında bir fark yapmak istiyorsanız, biçimi kendiniz tanımlamanız gerekir. | ||
| Arayüzler | ||
| RF | 2 x SMA | |
| Ethernet | 1xEthernet | |
| Komünist | 1x COMUART | |
| Güç | DC Giriş | |
| İKİLİK | Üç Renkli LED | |
| Mekanik | ||
| Sıcaklık | -40°C~+80°C | |
| Ağırlık | 50 gram | |
| Boyut | 7.8*10.8*2cm | |
| Dayanıklılık | MTBF≥10000hr | |
|
|
