| Marka Adı: | IWAVE |
| Model Numarası: | FD-61MN |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

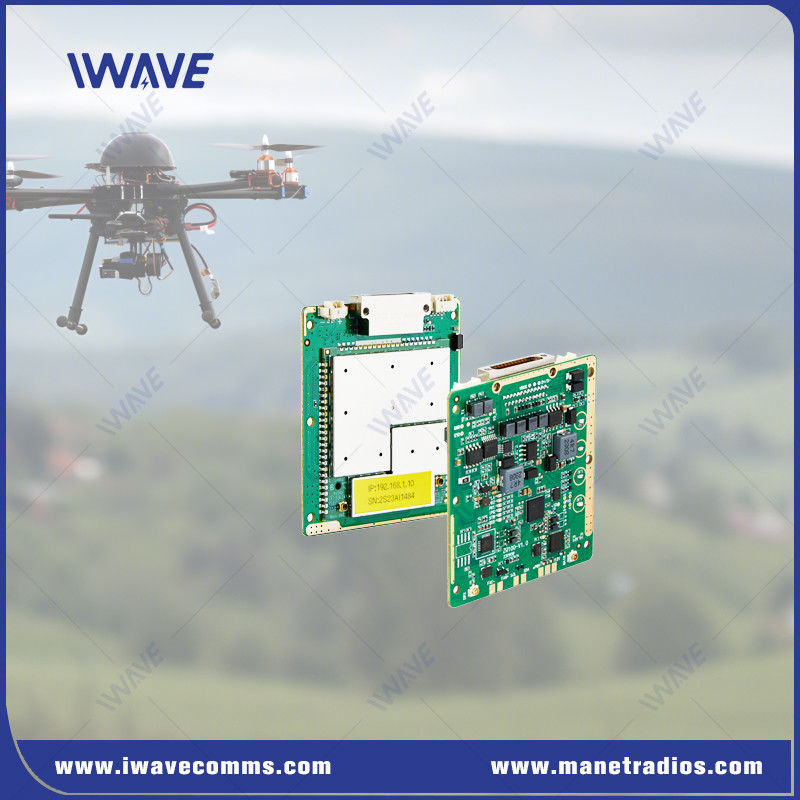

4K Video ve Telemetri Veri OEM MINI Mesh Modülleri
Tanıtım
IWAVE, mini boyutlu, 10 km orta menzilli insansız iletişimler için yüksek hızlı,Yüksek çözünürlüklü video ve veri.
FD-61MN veri bağlantısı ad-hoc ağlar oluşturabilir.Yüksek bant genişliği 4k video akışı ve mavlink telemetri verilerini belirli bir katılımcı için sağlamak için zaman dilimleri yeniden tahsis edilebilir.
Temel Özellikler
FD-61MN gelişmiş bir akıllı MANET SDR modülüdür.Güvenli bir yaşam sağlar., mobil gözetim için gerçek zamanlı video iletimi, NLOS (görme hattı dışı) iletişim de dahil olmak üzere çeşitli zorlu uygulamalar için son derece güvenilir bağlantı,ve drone ve robotik komuta ve kontrol.
●Yüksek standartlı havacılık eklenti arayüzü
J30JZ konektörlerinin avantajları küçük kurulum alanı, hafif ağırlık, güvenilir bağlantı, iyi elektromanyetik koruma, iyi darbe direnci,sabit ve güvenilir bir iletişim sağlamak için.
Çeşitli bağlantı ve iletişim ihtiyaçlarını karşılamak için farklı pinler ve soketler yapılandırın
●Güvenlik
1ZUC/SNOW3G/AES128 şifreleme
2. Son kullanıcı şifreyi tanımlamayı destekle
● Geniş güç girişi
Geniş voltaj girişi: DV5-32V

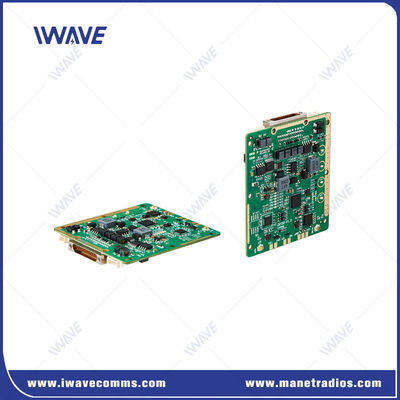

●Kolay Entegre Etmek İçin Minyatür Tasarım
1Boyut: 60*55*5.7mm
2Ağırlığı: 26 gram
3IPX RF Pot: Yer tasarrufu için geleneksel SMA konektörünü değiştirmek için IPX'i benimsiyor
4. J30JZ konektörleri küçük alan gereksinimleri ile entegrasyon için çok hız tasarruf
Uygulama
Mini UAS
UAV sürüsü
Drone UAS
UGV
Kablosuz Ethernet Uzantısı
Kablosuz Telemetri
NLOS Kablosuz Video İletişim
Kablosuz Kontrol Sistemleri
Özellikleri
| Genel | ||
| Teknoloji | TD-LTE Kablosuz teknoloji standardına dayalı MESH | |
| Şifreleme | ZUC/SNOW3G/AES ((128) SeçmeliDoldurma-2 | |
| Veri oranı | 30 Mbps ((Uplink ve Downlink) | |
| Sistem oranının uyarlanabilir ortalama dağılımı | ||
| Kullanıcıların hız sınırını ayarlamalarını destekle | ||
| Aralık | 10km ((Havadan yere) 1km-3km ((NLOS Yerden yere) | |
| Kapasite | 16 düğüm | |
| Bant genişliği | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Güç | 25dBm±2 (2w veya istek üzerine 10w) | |
| Modülasyon | QPSK, 16QAM, 64QAM | |
| Engelleme karşıtı | Otomatik Çapraz Bant Frekans Atlaması | |
| Güç tüketimi | Ortalama: 4-4.5Watt Maksimum: 8Watt | |
| Güç Girdi | DC5V-32V | |
| Alıcı Duyarlılığı | Duyarlılık ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Kontrol veri iletisi | |||||
| Komut Arayüzü | AT komuta yapılandırması | AT komut yapılandırması için VCOM portu/UART ve diğer portları destekle | |||
| Yapılandırma | WEBUI, API ve yazılım yoluyla yapılandırmayı destekle | ||||
| Çalışma Modu | TCP sunucu modu TCP istemci modu UDP modu UDP çoklu yayın MQTT Modbus | ●TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısı için bekler. ●TCP istemcisi olarak ayarlandığında, seri port sunucusu, hedef IP tarafından belirlenen ağ sunucusuna aktif olarak bir bağlantı başlatır. ●TCP sunucusu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci birliktelik, MQTT | |||
| Baud oranı | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| İletişim Modu | Aktarma modu | ||||
| Protokol | ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
|
|
