| Marka Adı: | IWAVE |
| Model Numarası: | FPM-8416S |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | Akreditif, D/P, T/T |

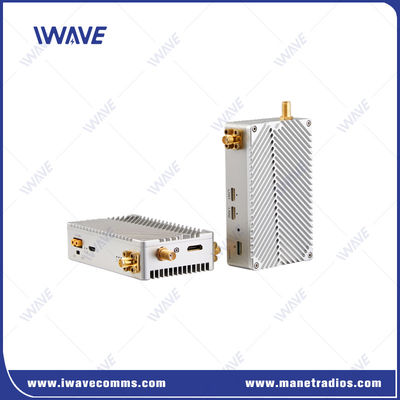

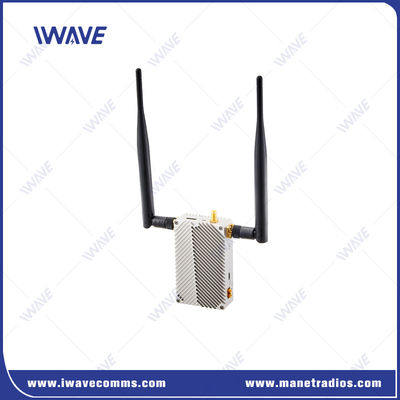

16km SDI HDMI Full HD Mavlink Telemetri ile Dijital Görüntü İletişim Sistemi
Açıklama
FPM-8416S Dijital Görüntü İletişim Sistemi, COFDM teknolojisinde 14-16km tam HD UAV video bağlantısı tabanıdır.1080P 30fps video akışını 80ms düşük gecikme ile ve 720P 60fps video akışını 50ms gecikme ile aktarırIWAVE FHSS teknolojisi frekans bantlarının en az müdahaleye sahip olmasını sağlar. Kalabalık 2.4Ghz'den kaçınmak için FPM-8416S UHF 800Mhz ve 1.4Ghz'yi benimser.
Video akışının yanı sıra, FPM-8416S drone video bağlantısı, uçuş kontrol verilerinin video akışı ile birlikte 16km'ye kadar iletilmesine de izin verir.Pixhawk Misyon Planlayıcısı ve QGround ile iyi çalışıyor..
FPM-8416S'nin hava birimi sadece 130 gram ((4.6oz). Mini boyutu ve daha iyi ısı dağılımı performansı UAV, drone veya diğer insansız sistemler için özel olarak tasarlanmıştır.
Temel Özellikler
● HDMI ve SDI Giriş ve Çıkış ● TCPIP/UDP veri aktarımı için 1*100Mbps Ethernet portu ● Uzaktan kumanda |  |
FPM-8416S UAV Video Link, Pixhawk ile bağlantı kurmak için iki yönlü seri bağlantı noktasına sahiptir.Böylece FPM-8416S'yi kullanarak aynı anda drone'dan video alabilir ve drone'u görev planlayıcısı ve QGround üzerinden kontrol edebilirsiniz..
● 800Mhz ve 1.4G bant işlevi
İki frekans seçeneği 800MHz ve 1.4GHz böylece 2.4GHz sinyal tıkanıklığından kaçınabilirsiniz.
● Kodlanmış Ortogonal Frekans Bölünmesi Multipleksing (COFDM)
Uzun mesafe iletiminde çoklu yol karışıklığını etkili bir şekilde ortadan kaldırmak ve FPM-8416S drone video iletim bağlantısının uzun mesafe için güçlü bir istikrarı olmasını sağlamak.
● Müdahale karşıtı FHSS
Frekans atlama fonksiyonuna gelince, IWAVE ekibinin kendi algoritması ve mekanizması var.
FPM-8416S UAV dijital video vericisi çalışma sırasında, alınan sinyal gücü RSRP, sinyal-gürültü oranı SNR,ve bit hata oranı SEREğer yargı şartı yerine getirilirse, frekans atlamasını gerçekleştirecek ve listeden en uygun frekans noktasını seçecektir.
● Şifreli iletim
FPM-8416S UAV video bağlantısı video şifresini AES128 ile yapar. Bu sayede kimsenin video akışınızı yetkisiz olarak ele geçirmesini önleyebilirsiniz.
Çeşitli Limanlar
FPM-8416S dijital drone video bağlantısı HDMI bağlantısı, SDI bağlantısı,İki LAN portu ve bir iki yönlü seri portu ile kullanıcılar aynı anda full hd video akışı alabilir ve Pixhawk ile uçuşu kontrol edebilirler..
Uygulama
Kablosuz drone video vericileri, istihbarat, gözetleme ve keşif gibi kritik uygulamalar için hızlı bir yanıt vermek için canlı HD video gönderme ihtiyacı olan "göz" drone pilotudur.Bunun dışında, UAV için COFDM video vericisi ayrıca süreç endüstrisi ve madencilik, drone teslimatı, altyapı denetimleri ve daha hızlı, daha verimli karar vermeyi sağlayan ilk tepki verenlerde önemli bir rol oynamaktadır.
Özellikleri
| 800 MHz | 806-826 MHz | |
| 1.4Ghz | 1428~1448 MHz | |
| Bant genişliği | 8MHz | |
| RF Gücü | 0.6 watt | |
| İletişim aralığı | 800Mhz: 16km1400Mhz: 14km | |
| Anten | 800 MHz | TX: Omni Anten / 25cm Uzunluk / 2dbi RX: Omni Anten/60cm Uzunluk/6dbi |
| 1.4Ghz | TX: Omni Anten / 35cm Uzunluk / 3.5dbi RX: Omni Anten/60cm Uzunluk/5dbi | |
| Gönderme Hızı | 3Mbps (HDMI veya SDI Video Akışı, Ethernet Sinyalı ve Seri Veri Paylaşımı) | |
| Baud oranı | 115200bps ((Ayarlanabilir) | |
| Duyarlılık | -106@4Mhz | |
| Kablosuz Hata Toleransı Algoritması | Kablosuz bant FEC ileri hata düzeltmesi/video kodek süper hata düzeltmesi | |
| Sonundan Sonuna Gecikme | Kodlama için gecikme + iletim + dekodlama720P/60 <50 ms1080P/60 <80ms | |
| Bağlantıyı Yeniden Yapma Zamanı | < 1s | |
| Modülasyon | Uplink QPSK/Downlink QPSK | |
| Video Sıkıştırma | H.264 | |
| Video Renk Alanı | 4:2:0 (Seçim 4:2(Çıkış 2) | |
| Şifreleme | AES128 | |
| Başlama Saati | 15'ler | |
| Güç | DC12V (718V) | |
| Arayüz | Tx ve Rx üzerindeki arayüzler aynı. ●Video giriş/çıkış: Mini HDMI×1 ●Video girişi/çıkışı: SDI ((SMA) × 1 ● Güç Girdi Arayüzü × 1 ● Anten Arayüzü: SMA×2 ● Seri×1: (Voltaj: +-13V(RS232), 0~3.3V(TTL) ●Ethernet: 100Mbps x 3 | |
| Göstericiler | ● Güç ● Kablosuz bağlantı ●Ayarlama göstergesi | |
| Güç tüketimi | Tx: 9W ((Max) Rx: 6W | |
| Sıcaklık | ●İşleme: -40 ~ + 85°C ● Depolama: -55 ~ +100°C | |
| Boyut | Tx/Rx: 93 x 55.5 x 23.5 mm | |
| Ağırlık | Tx/Rx: 130 g | |
| Metal Kasa Tasarımı | CNC teknolojisi/İkili alüminyum alaşım kabuk | |
| Çifte Alüminyum Alaşım Kabuk | ||
| İletilebilir anodizasyon araçları | ||
- Hayır.
|
|
