| Marka Adı: | IWAVE |
| Model Numarası: | FIM-2410 |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

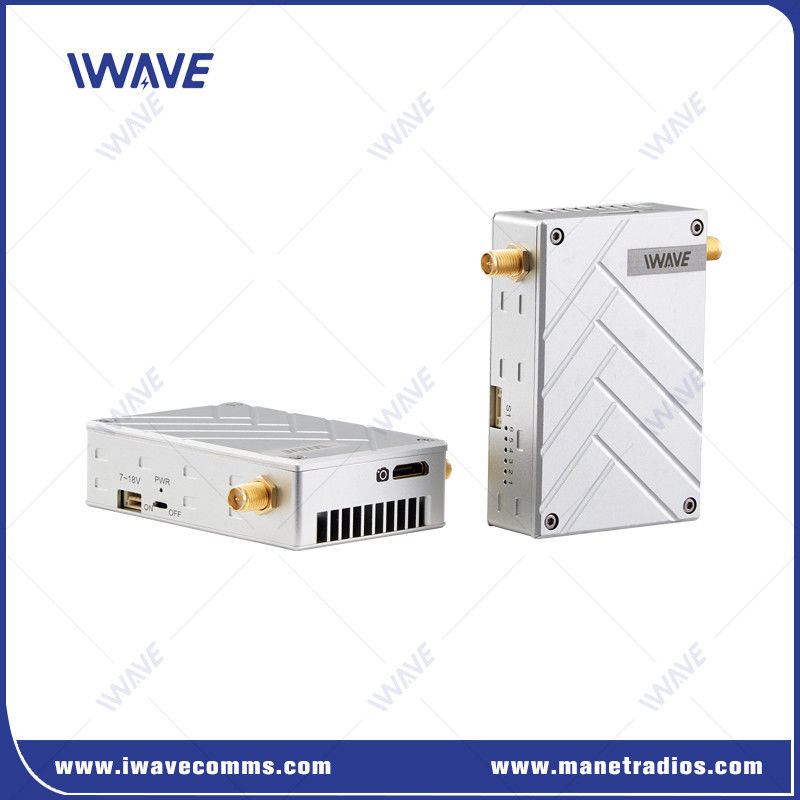

HDMI Kamera ve Telemetri için 10km Drone Video Göndericisi
Tanıtım
FIM-2410, gerçek zamanlı HD video ve telemetri verileri için 2.4Ghz bantlı bir 10km drone video verici.
Çünkü birçok kablosuz sinyal 2,4 GHz bantlarında yayımlanıyor, müdahaleyi önlemek için,FIM-2410, şehir ve karışık ortamlarda istikrarlı kablosuz bağlantı sağlamak için TDD-COFDM teknolojisini ve yüksek hassasiyeti kullanır.
Hafif ((93g) yerleşik iki yönlü veri bağlantısı, özellikle ticari ve endüstriyel drone için otonom operasyonları sağlamak için tasarlanmıştır.
Kablosuz video akışınıza yetkisiz erişimi önlemek için gelişmiş bir AES128 şifreleme mekanizmasına sahiptir ve aynı zamanda çok çeşitli uçuş denetleyicileri ile uyumludur.Görev yazılımı ve yararlı yükler.
Temel Özellikler ● Özel bir algoritma, daha iyi bir 1080P görüntü kalitesi ile 12km'yi sağlar ● Canlı video izleme için HDMI üzerinden akıllı monitörlere bağlanır ● Kısa gecikme sonu son 15ms-30ms ● 2.3Ghz, 2.4Ghz ve 2.5Ghz lisanssız bantları destekler ● HD video ve Telemetri alıcısı ● Pixhawk2/cube/V2 destekler.4.8/4 ve Apm 2.8 ● Destek Yer Yazılımı: Görev planlayıcısı ve QGround ● Drone İletişim + Video İşleme ve Analiz ● Otonom UAV'ler ve dronelar için yerleşik iki yönlü veri bağlantısı ● Ethernet arayüzü desteği TCPIP/UDP ● CNC teknolojisi çift alüminyum alaşım korumaları, iyi darbe direnci ve ısı dağılımı ● Çalışma sıcaklığı: -40°C+85°C ● Genel Boyut: 72*47x19 mm ● Ağırlığı: 93 gram |
|
Kodlanmış Ortogonal Frekans Bölümü Multiplexing (COFDM)
Çoklu yol karışımını etkili bir şekilde ortadan kaldırmak, verimlilik sorununu çözmek ve iletim güvenilirliğini artırmak.
Sonundan sonuna düşük gecikme
● Tx'den rx'e geçiş süresi 33ms'den azdır.
● CABAC entropi kodlaması ve yüksek sıkıştırma hızı düşük bit hızı ile yüksek video kalitesini garanti eder
● Her çerçeve, büyük I çerçevesinin neden olduğu kablosuz kanalda ek gecikme olmamasını sağlamak için aynı boyutta kodlanmıştır.
● Ekran motoruna ultra hızlı çözme.
Uzak mesafeli iletişim
Gelişmiş modülasyon, FEC alogritmi, yüksek performanslı PA ve ultra hassas alıcı RF modülü, hava birimi ile yer kontrol istasyonu arasında istikrarlı ve uzun menzilli kablosuz bağlantı sağlamak için.
-40°C~+85°C çalışma sıcaklığı
Tüm çipler ve elektronik bileşenler endüstriyel derecede toleranslı -40 °C ~ 85 °C ile özel olarak tasarlanmıştır

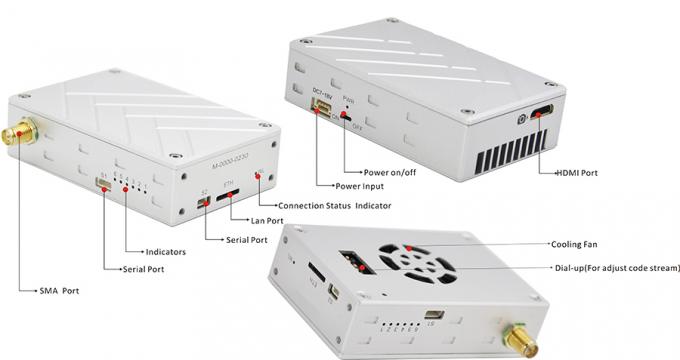

Çeşitli Limanlar
FIM-2410 UAV video vericisi, çeşitli portlar HDMI, LAN ve iki iki yönlü seri port sunar.Bu portlar HD video ve telemetri verilerinin 10 km'ye kadar yer istasyonu ve hava birimi arasında aktarılmasını sağlar.Serili bağlantı noktası, Küp Otomatik Pilot, Pixhawk 2/V2 ile kullanılacak şekilde tasarlanmıştır.4.8/4, 2.8.
Uygulama
Gerçek zamanlı kablosuz video akışı bağlantısı olan dronların fotoğrafçılık, gözetleme, tarım,şehirlerin uzak veya zorlu bölgelerinde afet kurtarma ve gıda taşımacılığı.
Drone Video Göndericisi Spesifikasyonu
| Sıklık | 2.3Ghz/2.4Ghz ((2.402-2.478GHz) /2.5Ghz seçeneğiniz için |
| Hata tespiti | LDPC FEC/Video H.264/265 Süper Hata Düzeltmesi |
| RF iletilmiş güç | 1Watt (hava-yer 10-16km) |
| Güç tüketimi | TX: 10Watt |
| RX: 6Watt | |
| Frekans bant genişliği | 4/8MHz |
| Gecikme | ≤15-25 ms |
| İletişim Hızı | 3-5 Mbps |
| Duyarlı Olun | -100dbm@4Mhz, -95dbm@8Mhz |
| Video Renk Alanı | Varsayılan 4:2:0 |
| Anten | 1T1R |
| Video Giriş/Çıkış Arayüzü | HDMI mini TX/RX veya FFC'yi HDMI-A RX/TX'ye dönüştür |
| Video Sıkıştırılmış Biçimi | H.264+H.265 |
| Bit oranı | 115200bps'ye kadar ( yazılım ayarlama) |
| Şifreleme | AES 128 |
| İletişim mesafesi | Havadan yere 10km-12km |
| Başlama saati | < 30s |
| İki yönlü fonksiyon | Aynı anda video ve dupleks verileri destekle |
| Veriler | TTL desteği |
| Güç kaynağı | DC 7-18V |
| Arayüz | 1080P/60 HDMI Mini RX x1 |
| 100Mbps Ethernet USB / RJ45 için Windows * 1 | |
| S1 TTL iki yönlü seri port x1 | |
| Güç Girdi x1 | |
| İzleyici Işık | HDMI giriş/çıkış durumu |
| Gönderme ve alma | |
| Video kartı çalışması durumu | |
| Güç | |
| HDMI | HDMI mini/Fleksibel Düz Kablo ((FFC)) |
| Sıcaklık aralığı | Çalışma sıcaklığı: -40°C ~ + 85°C |
| Depolama sıcaklığı: -55°C ~ + 100°C | |
| Görünüm Tasarımı | CNC teknolojisi/ su geçirmez tasarımı olan çift alüminyum alaşımlı kabuk |
| Boyut | 72*47*19 mm |
| Ağırlık | Tx: 93g/Rx: 93g |
Paket
|
|
