| Marka Adı: | IWAVE |
| Model Numarası: | FDM-605PTM |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | Akreditif, D/P, T/T |
50km 30Mbps TCP UDP Noktadan Çok Noktaya Uçuş ve Drone Alıcı
Açıklama

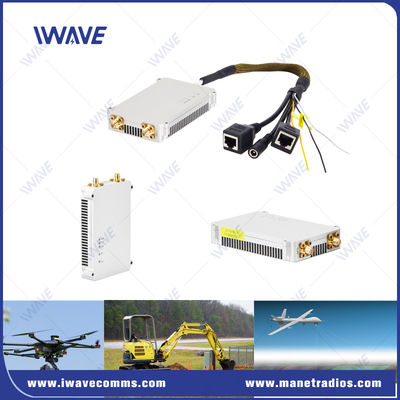

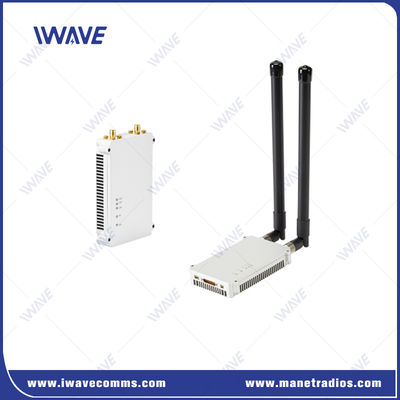

FDM-605PTM, uzun menzilli video ve veri aşağı bağlantısı için bir noktadan çok noktalı ağ kartıdır. HD video ve TTL verilerini yeryüzündeki bir alıcıya göndermek için havadaki çoklu vericiyi destekler.Özellikle sabit kanatlı drone/helikopter/araçlar için tasarlanmıştır..
Akıllı anten MIMO, FDM-605P TM'yi gerçek zamanlı HD video ve geniş bantlı Ethernet bağlantısı ile 30 Mbps iletim hızı sağlar.
Sadece 280 gram ağırlığında VTOL / sabit kanatlı drone / helikopter kablosuz iletim için uygulandığında büyük avantajlara sahiptir.
Kompleks RF ortamlarında görüş hattının ötesinde UAV sürüsü için şifreli bir iletişim bağlantısı oluşturmak için 10W ve 20W versiyonunda gelir.
Temel Özellikler
|
 |
Uzun menzilli HD Video İletişim ve düşük gecikme
VTOL / sabit kanatlı drone / helikopter için iki yönlü veri iletimi ile 50km hava-yer tam HD video aşağı bağlantısı sunar.
150 km boyunca 60ms-80ms'den az bir gecikme gösterir. Böylece canlı olarak neler olduğunu görebilir ve kontrol edebilirsiniz.
Otomatik Güç Kontrolü
Her düğümün iletim gücü otomatik olarak ayarlanır ve sinyal kalitesine göre kontrol edilir.
Frekans Atlama Yayılma Spektrumu (FHSS)
IWAVE IP MESH ürünü, alınan sinyal gücü RSRP, sinyal-gürültü oranı SNR ve bit hata oranı SER gibi faktörlere dayanarak mevcut bağlantıyı içsel olarak hesaplayacak ve değerlendirecektir.Eğer yargı şartı yerine gelirse, frekans atlamasını gerçekleştirecek ve listeden optimal bir frekans noktasını seçecek.
Frekans atlama işleminin yapılıp yapılmayacağı kablosuz duruma bağlıdır. Kablosuz durum iyi ise, yargı koşulları yerine getirilene kadar frekans atlama işlemleri yapılmayacaktır.
Otomatik Frekans Noktası Kontrolü
Eğer önceden depolanan frekans noktaları ağ dağıtımı için uygun değilse,Otomatik olarak ağ dağıtımı için diğer mevcut frekans noktalarını kullanmaya çalışacaktır..
Uygulama
• Uzun mesafe iletişiminde bir noktadan diğerine
• Elektrik ve hidrolik hattı devriye izleme
• Yangın söndürme, sınır savunması ve askeri için acil durum iletişimleri
• Deniz iletişimleri, Dijital petrol sahası, Filonun oluşumu
Özellikleri
|
Genel |
Mekanik |
||
| Teknoloji | TD-LTE erişim teknolojisine dayalı kablosuz | Sıcaklık | -20oC'den +55oC'ye kadar |
| Şifreleme | ZUC/SNOW3G/AES (128/256) İsteğe bağlıLayer-2 Şifreleme | Boyutlar | 116*70*17 mm |
| Tarih oranı | 30 Mbps | Ağırlık | 100 g |
| Duyarlılık | -103 dBm | ||
| Aralık | 50km (hava ile yer) | Malzeme | Gümüş Anodlu Alüminyum |
| Mod | Noktadan çok noktaya | Montaj | Gemide |
| MIMO | 2x2 MIMO |
Güç |
|
| Modülasyon | QPSK, 16QAM, 64QAM | ||
| RF Gücü | 33dBm | Voltaj | DC 12V |
| Gecikme | Sonundan sonuna: 60ms-80ms | Güç tüketimi | 11 watt |
| Anti-JAM | Otomatik frekans atlaması | ||
|
Sıklık |
Arayüzler |
||
| 1.4Ghz | 1427.9-1447.9MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| Güç Girişi | 1xJ30 | ||
| TTL verileri | 1xJ30 | ||
| Debug | 1xJ30 | ||
|
Komünist |
|
| Elektrik seviyesi | 3.3V ve 2.85V ile uyumlu |
| Kontrol verileri | RS232 |
| Baud oranı | 115200bps |
| İletişim Modu | Aktarma modu |
| Öncelik Seviyesi | Sinyal iletimi çığlık atıldığında, kontrol verileri öncelikli olarak iletilecek. |
| Not: 1Verilerin iletilmesi ve alınması ağda yayınlanır. Başarılı bir ağ kurduktan sonra, her FDM-605P TM birimi seri verileri alabilir. 2Gönderme, alım ve kontrol arasında bir fark yapmak istiyorsanız, biçimi kendiniz tanımlamanız gerekir. |
|
|
Duyarlılık |
||
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
- Hayır.
|
|
