| Marka Adı: | IWAVE |
| Model Numarası: | FD-615MT |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

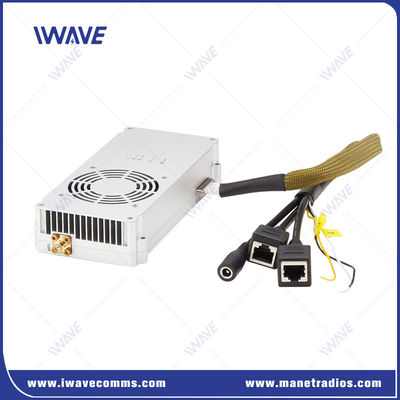

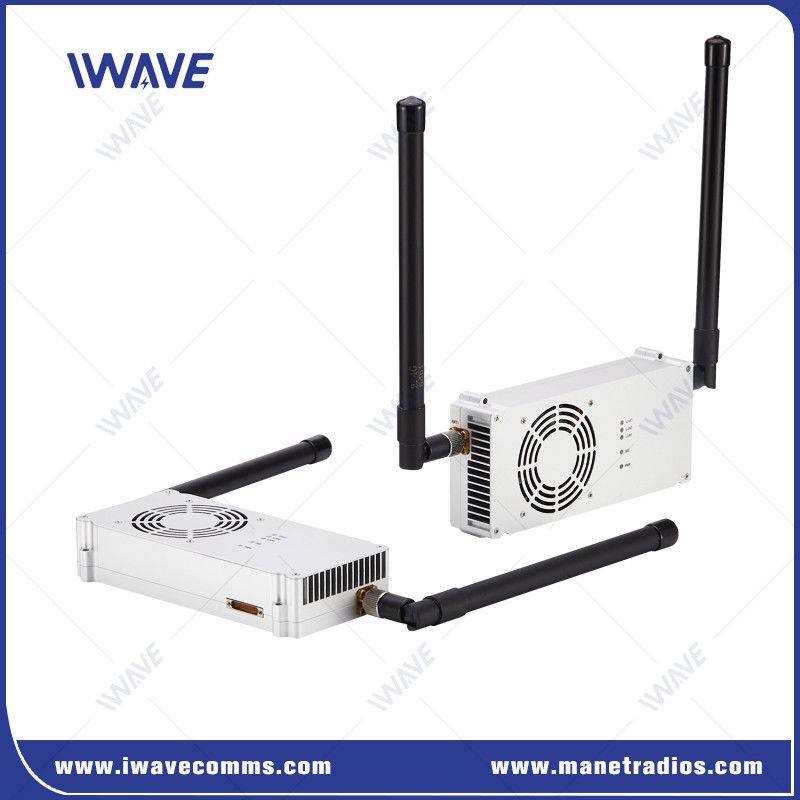

50KM Drone Uzun Menzilli TCPIP/UDP MIMO IP MESH Bağlantısı
Tanıtım
FD-615MT 50KM drone uzun menzilli TCPIP/UDP MIMO IP MESH bağlantısı, merkezsiz, kendi kendini oluşturan, kendi kendini adapte eden ve kendi kendini iyileştiren dinamik yönlendirme oluşturur.
Otomatik röle iletişim ağı, dinamik yönlendirme, çok hop röle HD video,karmaşık uygulamalarda aynı ağın farklı düğümleri arasında çok kanallı veri ve sadakatli ses.
FD-615MT provide real-time HD video and broadband Ethernet connection with 30Mbps transmission rate and distance of 50km (Air to Ground) with smart antenna MIMO and self-forming packet wireless mesh network AD-HOC/MESH.
Sadece 280 gram ağırlığında VTOL / sabit kanatlı drone / helikopter kablosuz iletim için uygulandığında büyük avantajlara sahiptir.
Kompleks RF ortamlarında görüş hattının ötesinde UAV sürüsü için şifreli bir iletişim bağlantısı oluşturmak için 10W ve 20W versiyonunda gelir.
Temel Özellikler
TD-LTE kablosuz iletişim standardına, OFDM ve MIMO teknolojilerine dayalı olarak tasarlanmıştır.Ağ otomatik olarak alıcı sayısı ve kanal ortamı gibi faktörlere göre rotaları değiştirir..
VTOL / sabit kanatlı drone / helikopter için iki yönlü veri iletimi ile 50km hava-yer tam HD video aşağı bağlantısı sunar. 150km için 60ms-80ms'den daha az gecikme özelliği,Böylece canlı olarak neler olduğunu görebilir ve kontrol edebilirsiniz..
IWAVE IP MESH ürünü, alınan sinyal gücü RSRP, sinyal-gürültü oranı SNR ve bit hata oranı SER gibi faktörlere dayanarak mevcut bağlantıyı içsel olarak hesaplayacak ve değerlendirecektir.Eğer yargı şartı yerine gelirse, frekans atlamasını gerçekleştirecek ve listeden optimal bir frekans noktasını seçecektir.Hüküm şartı yerine getirilene kadar frekans sıçraması yapılmayacak..
Eğer önceden depolanan frekans noktaları ağ dağıtımı için uygun değilse,Otomatik olarak ağ dağıtımı için diğer mevcut frekans noktalarını kullanmaya çalışacaktır..
Her düğümün iletim gücü otomatik olarak ayarlanır ve sinyal kalitesine göre kontrol edilir. |
|
Uygulama
MESH uzun mesafe iletişimi
Güç ve hidrolik hattı devriye izleme
Yangın söndürme, sınır savunması ve askeri için acil durum iletişimleri
Deniz iletişimleri, Dijital petrol sahası, Filonun oluşumu
Özellikleri
| Duyarlılık | ||
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104dBm | |
| 3 MHz | -106dBm | |
| Genel | Mekanik | ||
| Teknoloji | TD-LTE Teknoloji Standartına dayalı MESH | Sıcaklık | -20oC'den +55oC'ye kadar |
| Şifreleme | ZUC/SNOW3G/AES (128/256) İsteğe bağlıLayer-2 Şifreleme | ||
| Veri oranı | 30Mbps (Yukarı bağlantı aşağı bağlantı) | Boyut | 116*70*17 mm |
| Duyarlılık | 10 MHz/-103 dBm | Ağırlık | 190 g |
| Aralık | 50km (hava ile yer) NLSO 3km-10km ((Yerden yere) ((Gerçek ortama bağlı) |
Malzeme | Gümüş Anodlu Alüminyum |
| Düğüm | 16 düğüm | Montaj | Araca monte edilmiş/Gemideki |
| Modülasyon | QPSK, 16QAM, 64QAM | ||
| MIMO | 2x2 MIMO | Güç | |
| Karışıklığa karşı | Otomatik frekans atlaması | ||
| RF Gücü | 10 watt | Giriş voltajı | DC 24V±10% |
| Gecikme | Tek atlama iletim ≤30ms | Güç tüketimi | 30 watt |
|
Sıklık |
Arayüz |
||
| 1.4Ghz | 1420-1530MHz | RF | 2 x SMA |
| 800 MHz | 806-826 MHz | Ethernet | 1xJ30 |
| Not: Frekans bandı özel destekler | Güç Girdi | 1 x J30 | |
| TTL verileri | 1xJ30 | ||
| Debug | 1xJ30 | ||
| Nasıl? | |
| Elektrik seviyesi | 3.3V ve 2.85V ile uyumlu |
| Kontrol verileri | TTL |
| Baud oranı | 115200bps |
| İletişim Modu | Aktarma modu |
| Öncelik Seviyesi | Sinyal iletimi çığlık atıldığında, kontrol verileri öncelikli olarak iletilecek. |
| Not:1Verilerin iletilmesi ve alınması ağda yayınlanır. Başarılı ağdan sonra, FD-615MT düğümü seri verileri alabilir. 2Gönderme, alım ve kontrol arasında bir fark yapmak istiyorsanız, biçimi tanımlayabilirsiniz. |
|

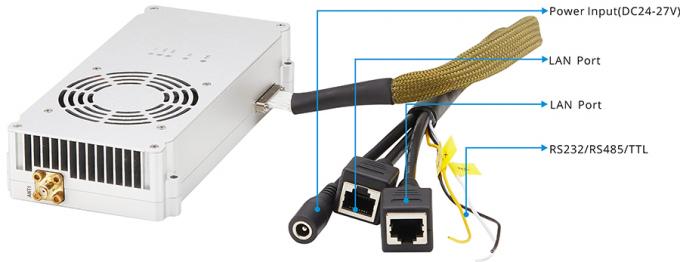

Arayüz Tanımı
|
|
