| Marka Adı: | IWAVE |
| Model Numarası: | FIM-2450 |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | Akreditif, D/P, T/T |

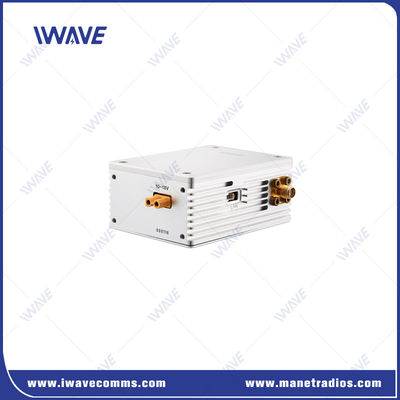

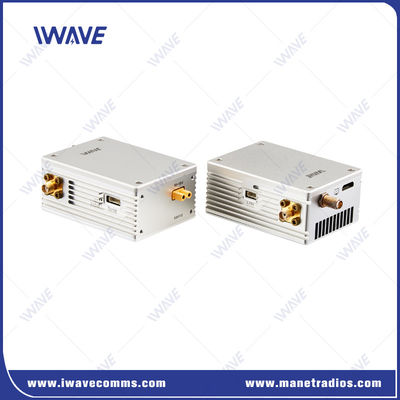

50km Uzun Menzilli HDMI ve SDI Drone Video Göndericisi ve Seriel Veri Aşağı Bağlantısı
Açıklama
IWAVE FIM-2450 drone HDMI ve SDI video vericisi ve seri veri aşağı bağlantısı, HDMI, SDI ve IP video girişi ile büyük dronlar için sağlam video ve kontrol kanalları sağlar.Tam HD video ve MAVLINK uçuş kontrol verilerini 50km'lik herhangi bir altyapı olmadan kablosuz mobil iletişim ile sağlıyor..
FIM-2450 drone kamera vericisi gelişmiş TDD-COFDM teknolojisine dayanıyor.Bu da FIM-2450'ye video kanalında 6 Mbps'e kadar yüksek verimi ve 50 km aralığında mesafe olduğunda kontrol kanalında üstün dayanıklılığı destekleme yeteneği verir..
FIM-2450'nin gemideki birimi sadece 160 gram ağırlığında.
Video kanalı, HDMI arayüzü, SDI arayüzü ve Ethernet arayüzü aracılığıyla kolayca bağlanabilir.
Temel Özellikler
|
• Çift Tx anten ve çift Rx anten. • Yüksek verimli H.264+H.265/FPGA Kodlama |
 |
800Mhz ve 1.4G Bant İşlemleri
FIM-2450 drone uzun menzilli video vericisi, genellikle 2,4 GHz'lik uçak kontrol sistemlerine müdahale etmemek için 806 ila 826Mhz ve 1428-1448Mhz frekans aralığını kullanır.
FHSS, müdahale engelleme
Otomatik Frekans Atlama Yayılma Spektrumu (FHSS), müdahale karşıtlığı için kullanılacak en iyi mevcut kanalı seçecektir.
SDI/HDMI/IP Kamera girişi
Video Girişi: IP kamera için Ethernet portu, HDMI kamera için mini HDMI portu ve sdi kamera için SMA portu.
Video çıkışı: HDMI, SDI ve Ethernet.
Uçuş Kontrolü
FIM-2450'nin iki tam çiftli seri portu vardır. UAV'ye sabitlenmiş uçuş kontrolörü için kontrol sinyalini kablosuz olarak iletebilirler. Pixhawk 2 / cube / v2 ile sorunsuz bir şekilde çalışıyor.4.8/4, Apm2.8, vb. Yer yazılım desteği Misyon planlayıcısı ve QGround.
Şifrelenmiş İletişim
FIM-2450 drone dijital video vericisi video şifrelemesi için AES128'i kullanıyor. Böylece yetkisiz kimse video akışınızı engelleyemez.
Uygulama
Drone Video Downlink, bir yerden diğerine doğru ve hızlı bir şekilde video aktarmak için yeryüzündeki insanların gerçek zamanlı olarak neler olduğunu net bir şekilde görmelerini sağlar.Drone video vericisi, drone'ların "gözleri" olarak da bilinirPetrol boru hattı denetimi, yüksek voltaj denetimi, orman yangını izleme vb. gibi acil durumlarda önemli bir rol oynar.Yeryüzündeki insanlar acil bir olay olduğunda hızlı bir şekilde tepki verebilirler..
Özellikleri
| Sıklık | 800 MHz | 806~826MHz |
| 1.4Ghz | 1428~1448MHz | |
| Anti- müdahale | Frekans atlaması | |
| Bant genişliği | 8MHz | |
| RF Gücü | 2W | |
| İletişim aralığı | 50 km. | |
| Tarih oranı | 6Mbps (video, Ethernet ve seri verilerle paylaşılıyor) En iyi video akışı: 2.5Mbps | |
| Baud oranı | 115200 | |
| Rx Duyarlılığı | - 104 dbm. | |
| Kablosuz Hata Toleransı Algoritması | Kablosuz bant FEC ileri hata düzeltmesi/video kodek süper hata düzeltmesi | |
| Video Gecikmesi | Kodlama + iletme + çözme için toplam gecikme 720P/60 <50 ms 720P/30 <40 ms 1080P/60 <80ms 1080P/30 <50ms |
|
| Bağlantıyı Yeniden Yapma Zamanı | < 1s | |
| Modülasyon | Uplink QPSK/Downlink QPSK | |
| Video Sıkıştırma Biçimi | H.264 | |
| Video Renk Alanı | 4:2:0 (Seçim 4:2(Çıkış 2) | |
| Şifreleme | AES128 | |
| Başlama Saati | 15'ler | |
| Güç | DC-12V (718V) | |
| Arayüz | Tx ve Rx üzerindeki arayüzler aynıdır1* Video giriş/çıkış: Mini HDMI 1* Video girişi/çıkışı: SMA ((SDI) 1* Güç Girdi Arayüzü 2*Anten Arayüzü: SMA 2* Seri (3.3VTTL) 1*LAN (100Mbps) |
|
| Göstericiler | PowerWireless Bağlantı Durum Göstergesi | |
| Güç tüketimi | Tx: 17W ((Max) Rx: 16W | |
| Sıcaklık | Çalışma: -40 ~ + 85°CDoldurma: -55 ~ + 100°C | |
| Boyut | Tx/Rx:73.8 x 54 x 31 mm(SMA & Power Plug dahil değil) | |
| Ağırlık | Tx/Rx: 160 g | |
| Metal Kasa Tasarımı | CNC Sanayi | |
| Çifte Alüminyum Alaşım Kabuk | ||
| İletici Anodizasyon Sanayi | ||
|
|
