| Marka Adı: | IWAVE |
| Model Numarası: | FD-780X |
| Adedi: | 2 |
| fiyat: | pazarlık edilebilir |
| Teslim Zamanı: | 5-10 gün |
| Ödeme Şartları: | T/T,L/C,D/P |

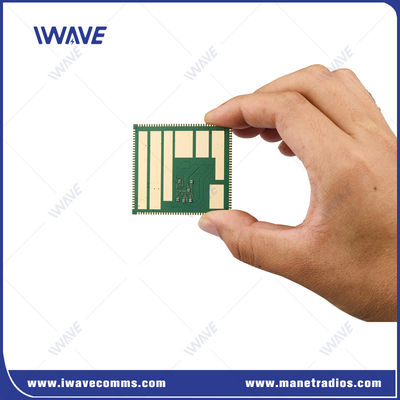

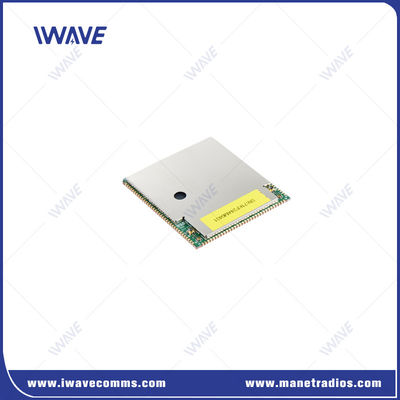

600Mhz'den 1.4GHz'e kadar L Band ve UHF Kablosuz Dijital Veri Bağlantısı
Tanıtım
Yeni Dinamik Frekans Seçimi, Frekans Atlama ve Bağımsız Uplink/Downlink Frekansı güçlü müdahale ve antijam bağışıklığı sağlar!
Minyatür, hafif ve sağlam tasarımı, FD-780X'in boyut hassas uygulamaları için ideal bir aday olmasını sağlar.FD-780X'in uzun menzilli yetenekleri yüksek kaliteli kablosuz video ve telemetri iletişimine olanak tanır..
Zaman Bölümü Çoklu Erişim (TDMA) protokolü ile FD-780X ağlı insansız sistemler, her ağ düğümüne bir iletim yuvası atanan bir token yönetilen kanal erişim sistemini kullanır.Ağ parametrelerine ve veri trafiğine dayanarak, belirteçler bir düğümden diğerine aktarılır. Sonuç olarak, bir düğümün aktarmak için daha fazla verisi varsa, zaman dilimleri daha uzun olacaktır.Son varış noktasına giden yolda belirlenen düğüm bir veri uç noktası veya bir tekrarlayıcı olabilir..
Avantajlarıİnsansız SistemFD-780X
|
|
Özellikleriİnsansız SistemFD-780X
|
Fonksiyon öğeleri |
Açıklama |
Ayrıntılar |
|
PCB |
Tek taraflı arayüz kartı |
Tahammül aralığı: 46.58±0.15 mm 520,00±0,15 mm 2.90±0.10mm |
|
RF |
RF Band 1 |
1420-1530MHz |
|
RF Band 2 |
566-678MHz |
|
|
Güç seviyesi |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
Duyarlılık (1Mbps) |
1.4G ((14700 kanal) 20 MHz -102 dBm 10 MHz -100 dBm 5MHz -96dBm |
|
|
600M(6200kanal) 20 MHz -102 dBm 10 MHz -100 dBm 5MHz -96dBm |
||
|

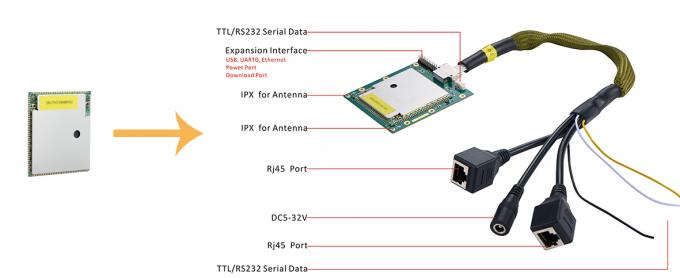

Arayüz |
UART |
3 |
|
HSIC |
USB 2.0 Yüksek Hızlı |
|
|
USB |
USB 2.0 Yüksek Hızlı |
|
|
I2C |
2个 |
|
|
GPIO |
23个 |
|
|
JTAG |
0个 |
|
|
RF |
2T2R |
|
|
Güç |
VSYS |
3.7V~4.35V,4.0V (katılım) önerin. |
|
D1V8A |
1.8V çıkış |
|
|
A2V85A |
2.85V çıkış |
|
|
VCC_D3V3 |
3.3V çıkış |
|
|
5V_FEM |
RF PA çip güç kaynağı ((Giriş) |
|
|
Ağ |
Ağ Modu |
Merkezsiz Ad Hoc Ağı |
|
Kapasite |
En fazla 32 düğüm |
|
|
Hops |
Çok hop yönlendirme topolojisini destekle, 31 hop'a kadar |
|
|
İletişim |
Tek yayım, çok yayım ve yayın iletim modlarını destekler. |
|
|
Veri oranı |
Tüm düğümler iletişim kurar ve çalışma bant genişliğini paylaşır ve maksimum hız 100Mbps'dir |
|
|
Zaman Senkronizasyonu |
Dış saatten bağımsız, kendi kendine senkronize |
|
|
Güç Kontrolü |
Tüm düğümler aktarım gücünü uyarlar. |
|
|
Alt Ağ Füzyonu |
Bir ağı birden fazla ağa bölmek için destek |
|
|
Hareket Hızı |
Maksimum destek 300km/h |
|
|
Yeniden iletme |
HARQ Yeniden iletme |
|
|
Anti-sıkışıklık |
Frekans bantları içinde ve arasında dinamik frekans atlamasını destekler |
Video
Video
|
|
