| Marka Adı: | IWAVE |
| Model Numarası: | FD-780X |
| Adedi: | 2 |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-10 gün |
| Ödeme Şartları: | T/T,L/C,D/P |

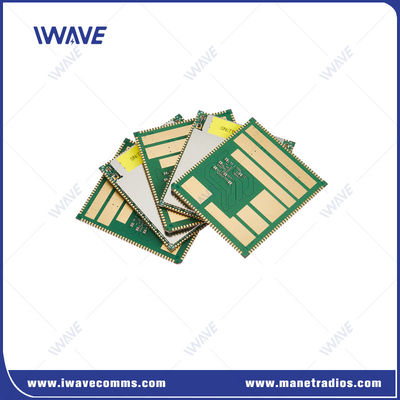

23g 2X2 MIMO Noktadan Çok Noktaya Kablosuz SOC Geliştirme Kurulu
Tanıtım
FDM-680X, uzun menzilli iletişim ve yüksek veri hacmi hava görevleri için tasarlanmış kompakt bir 2x2 200MW MIMO IP PtMP Kablosuz SOC Geliştirme Kurulu.daha yüksek güç konfigürasyonları, örneğin 10W MIMO modeli de mevcuttur.
Bu sistem FPGA mimarisini kullanır ve çok dalga biçimi yeteneklerini, ultra geniş bantlı işlevi ve yıldız topolojisinde yüksek hızlı frekans atlamasını destekler.Hem veri hem de videoyu noktadan noktaya iletebilir., noktadan çok noktaya ve çok noktadan çok noktaya ağ konfigürasyonları, esnek ve ölçeklenebilir iletişim çözümleri için idealdir.

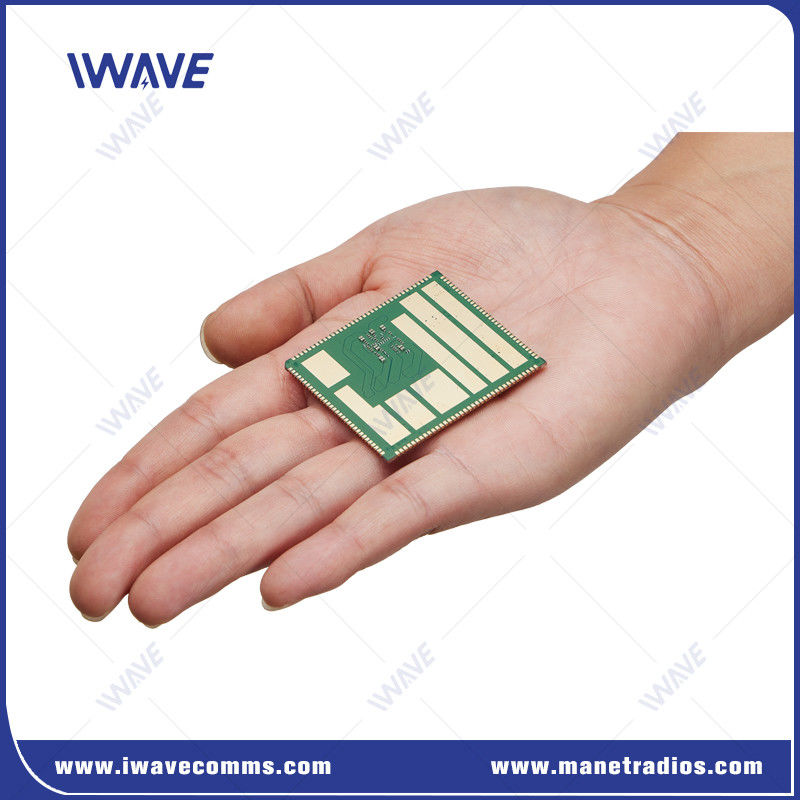

52*46*2.9mm boyutu, en küçük OEM geniş bantlı radyo modülünü ve zorlu ortamlarda çalışmak için küçük insansız sistemlere sistem entegrasyonu için ideal bir aday haline getirir.binaların veya tünellerin iç denetimi gibi.
AvantajlarıKablosuz SOC
|
|
 |
ÖzellikleriKablosuz SOC
|
Görevleri |
Açıklama |
Ayrıntılar |
|
PCB Boyutu |
46.58±0.15 mm 520,00±0,15 mm 2.90±0.10mm |
|
|
RF |
Sıklık |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
RF Güç Seviyesi |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
Duyarlılık |
1 Mbps |
1.4Ghz ((14700 frekans noktası) 20 MHz: -102 dBm 10 MHz: -100 dBm 5Mhz: -96dBm |
|
600Mhz ((6200 frekans noktası) 20Mhz: -102dBm 10 MHz: -100 dBm 5MHz: -96dBm |
||
|
5 Mbps. |
1.4Ghz ((14700 frekans noktası) 20 MHz: -95 dBm 10 MHz: -87 dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 frekans noktası) 20 MHz: -95 dBm 10 MHz: -87 dBm 5MHz: -85dBm |
||
|
Arayüz |
UART |
3 |
|
HSIC |
USB 2.0 Yüksek Hızlı |
|
|
USB |
USB 2.0 Yüksek Hızlı |
|
|
I2C |
2 |
|
|
GPIO |
23 |
|
|
JTAG |
0 |
|
|
Anten |
2 |
|
|
Güç |
VSYS |
3.7V~4.35V ((4V önerilir) |
|
D1V8A |
1.8V Güç çıkışı |
|
|
D2V85A |
2.85V Güç çıkışı |
|
|
VCC_D3V3 |
3.3V Güç çıkışı |
|
|
5V_FEM |
RF PA çipini çalıştırmak |
|
|
Üstad-köle düğümü |
Merkezi Düğüm Yapılandırması |
Ağdaki herhangi bir düğüm ana düğüm olarak yapılandırılabilir. |
|
Veri oranı |
Tüm düğümler yukarı bağlantı ve aşağı bağlantı sistem kapasitesi veri hızını paylaşıyor |
|
|
Kapasite |
Ağ düğüm sayısı N≥2 ve en fazla 64 servis düğümü veya 63 IDLE durum düğümü destekler. |
|
|
İletişim Modu |
Ağdaki herhangi bir düğüm ana düğüm olarak yapılandırılabilir. |
|
|
Tüm düğümler yukarı bağlantı ve aşağı bağlantı sistem kapasitesi veri hızını paylaşıyor |
||
|
Erişim |
Ağ erişimi için birden fazla köle düğümünü destekle Aynı anda. |
|
|
Veri oranı |
Tüm köle düğümleri ve ana düğümler çalışma paylaşıyor Tek yönlü bant genişliği. Aynı anda yukarı ve aşağı akıntıda (20Mhz, en az 100Mbps) |
|
|
Bağlantı Durumu |
Ağdaki tüm düğümler her zaman bağlantılı kalır. |
|
|
Güç Kontrolü |
Uyumlu olarak aktarım gücünü ayarlayın. |
|
|
Başlat. |
Hem ana düğüm hem de köle düğümleri önceden ayarlamayı destekler |
|
|
Sabit Güç |
Sabit güç konfigürasyonu (yalnızca ana düğümü değiştirin) |
|
|
Sabit Sıklık |
Kilitleme frekansı konfigürasyonu |
|
|
|
