| Marka Adı: | IWAVE |
| Model Numarası: | FDM-6802PTM |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |

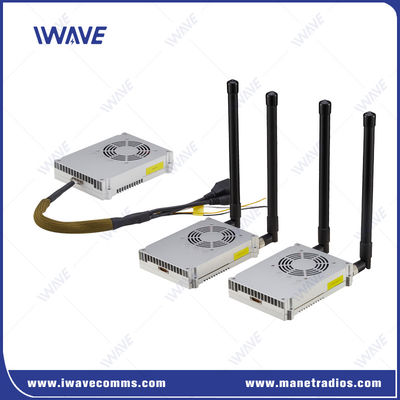

HD Video ve Veri İletişiminde Yüksek Performanslı Kablosuz İletişim Sistemi
Açıklama

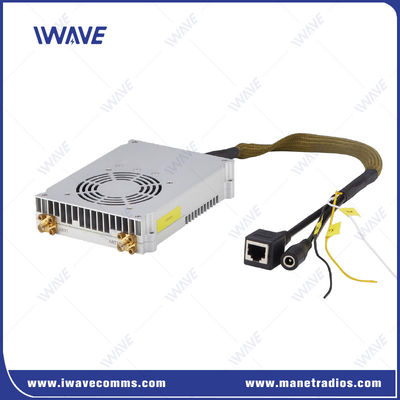

BuFDM-6802PTM, IWAVE tarafından tasarlanan, olgun bir SOC yonga setine dayalı en gelişmiş kablosuz iletim çözümüdür.2 watt çıkış gücüve2x2 MIMOGüçlü ve güvenliIP tabanlı iletişimHD video, veri ve seri kontrol için.
Sadece 273 gram ağırlığında VTOL / sabit kanatlı drone / helikopter kablosuz iletim için uygulandığında büyük avantajlara sahiptir.
Kompleks RF ortamlarında görüş hattının ötesinde UAV sürüsü için şifreli bir iletişim bağlantısı oluşturmak için 10W ve 20W versiyonunda gelir.
Temel Özellikler
|
|
Frekans Atlama Yayılma Spektrumu (FHSS)
IWAVE IP MESH ürünü, alınan sinyal gücü RSRP, sinyal-gürültü oranı SNR ve bit hata oranı SER gibi faktörlere dayanarak mevcut bağlantıyı içsel olarak hesaplayacak ve değerlendirecektir.Eğer yargı şartı yerine gelirse, frekans atlamasını gerçekleştirecek ve listeden optimal bir frekans noktasını seçecek.
Frekans atlama işleminin yapılıp yapılmayacağı kablosuz duruma bağlıdır. Kablosuz durum iyi ise, yargı koşulları yerine getirilene kadar frekans atlama işlemleri yapılmayacaktır.
Otomatik Frekans Noktası Kontrolü
Eğer önceden depolanan frekans noktaları ağ dağıtımı için uygun değilse,Otomatik olarak ağ dağıtımı için diğer mevcut frekans noktalarını kullanmaya çalışacaktır..
Neden FDM-6802PTM'yi seçtiniz?
Yüksek bant genişliği:Düşük gecikme ile video ve veri iletişimini verimli bir şekilde işliyor.
Karışıklık karşıtı:Gelişmiş FHSS ve uyarlanabilir modülasyon zorlu RF ortamlarında kesintisiz çalışmayı sağlar.
Plug-and-play:Otomatik yapılandırma ve dinamik ağ ile dağıtımı basitleştirir.
Dayanıklı ve Esnek:J30 havacılık fiş arayüzü ve birden fazla iletişim seçeneği, çeşitli sağlam uygulamalar için uygun hale getirir.
BuFDM-6802PTMKritik video ve veri iletişim görevleri için güvenilir, uyarlanabilir ve yüksek performanslı kablosuz iletim sistemi gerektiren endüstriler için ideal bir çözümdür.
Özellikleri
|
Genel |
Kablosuz |
|||
|
Teknoloji |
TD-LTE Teknoloji Standartlarına dayalı kablosuz |
İletişim |
1T1R |
|
|
Video Gönderimi |
1080p HD video aktarımı, H.264/H.265 uyarlanabilir |
IP Veri iletimi |
IP paketlerine dayalı veri aktarımını destekler |
|
|
Şifreleme |
ZUC/SNOW3G/AES ((128) İsteğe bağlı Katman-2 |
Veri Bağlantısı |
Tam çift katlı iletişim |
|
|
Veri oranı |
Max 100Mbps ((Uplink ve Downlink) |
Yukarı & Aşağı oranı |
2D3U/3D2U/4D1U/1D4U |
|
|
Aralık |
UGV: 5-10KM Yerden yere ((LOS) |
Otomatik Yeniden Yapım Zinciri |
Bağlantı arızasından sonra bağlantının otomatik olarak yeniden kurulması/bağlantı arızasından sonra ağın yeniden dağıtılması |
|
|
Kapasite |
64 düğüm |
Duyarlılık |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
- 102 dBm |
|
İletişim Gücü |
2 watt |
10 MHz |
-100 dBm |
|
|
Gecikme |
Hava arayüzü gecikmesi<30ms |
5 MHz |
-96dBm |
|
|
Modülasyon |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
- 102 dBm |
|
Engelleme karşıtı |
Frekans Atlama ve Adaptatif Modülasyon |
10 MHz |
-100 dBm |
|
|
Bant genişliği |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5 MHz |
-96dBm |
|
|
Güç tüketimi |
30Watt |
Sıklık seçeneği |
||
|
Güç Girdi |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Boyut |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Mekanik |
||
|
Çalışma sıcaklığı |
-20°C~+55°C |
|
|
Boyut |
130*100*25mm ((Anten dahil değil) |
|
|
Ağırlık |
273 g |
|
|
Arayüzler |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komünist |
3xSerial Port |
1. DEBUG Serial Port |
|
Güç |
1xDC Giriş |
DC24V-27V |
|
Komut Arayüzü |
AT komuta yapılandırması |
AT komut konfigürasyonu için API/HTTP/UART |
|
Yapılandırma Yönetimi |
WEBUI, API ve yönetim yazılımı üzerinden yapılandırmayı destekle |
|
|
Çalışma Modu |
TCP sunucu modu |
TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısını bekler.
TCP istemcisi olarak ayarlandığında, seri port sunucusu hedef IP tarafından belirlenen ağ sunucusuna aktif olarak bağlantı başlatır.
lTCP sunucu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci birliktelik, MQTT
|
|
Baud oranı |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through modu |
|
|
Sistem Yönetimi |
WATCHDOG işlevini destekler, tüm sistem düzeyinde istisnalar tanımlanabilir ve otomatik olarak sıfırlanabilir |
|
|
|
