| Marka Adı: | IWAVE |
| Model Numarası: | FDM-6802PTM |
| Adedi: | 2 adet |
| fiyat: | negotiable |
| Teslim Zamanı: | 5-8 iş günü |
| Ödeme Şartları: | L/C,D/P,T/T |
50km 100Mbps TCP UDP IP Drone için Dijital Veri Bağlantısı
Açıklama

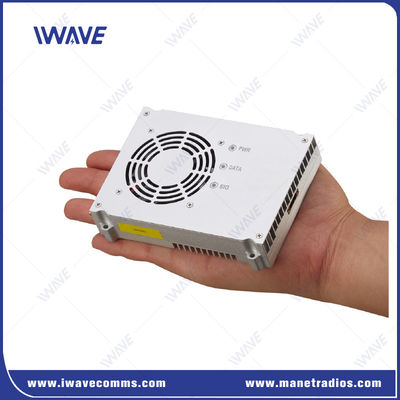

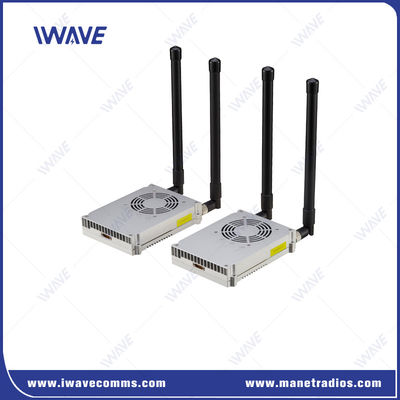

FDM-6802PTMUzun menzilli video ve veri aşağı bağlantısı için bir noktadan çok noktalı ağ kartıdır. HD video ve TTL verilerini bir alıcıya yollayan havadaki çoklu vericiyi destekler.Özellikle sabit kanatlı drone/helikopter/araçlar için tasarlanmıştır..
Akıllı antene MIMO, FDM-6802P TM'yi gerçek zamanlı HD video ve 100Mbps iletim hızı ile geniş bantlı Ethernet bağlantısı sağlar.
Sadece 273 gram ağırlığında VTOL / sabit kanatlı drone / helikopter kablosuz iletim için uygulandığında büyük avantajlara sahiptir.
Temel Özellikler
|
|
Uzun menzilli HD Video İletişim ve düşük gecikme
VTOL / sabit kanatlı drone / helikopter için iki yönlü veri iletimi ile 50km hava-yer tam HD video aşağı bağlantısı sunar.
50 km boyunca 60ms-80ms'den daha az gecikme gösterir, böylece ne olduğunu canlı olarak görebilir ve kontrol edebilirsiniz.
Otomatik Güç Kontrolü
Her düğümün iletim gücü otomatik olarak ayarlanır ve sinyal kalitesine göre kontrol edilir.
HD video ve veri aktarımı:Video akışı, telemetri ve kontrol için istikrarlı ve güvenli iletişim bağlantıları sağlar.
Dinamik ağ ortamları:Hızla değişen, yüksek talep sahibi kablosuz ortamlar için idealdir.
Endüstriyel ve Taktiksel Kullanım:Güçlü, uzun menzilli iletişim gerektiren drone, özerk araçlar ve diğer kritik sistemlerdeki uygulamaları destekler.
Özellikleri
|
Genel |
Kablosuz |
|||
|
Teknoloji |
TD-LTE Teknoloji Standartlarına dayalı kablosuz |
İletişim |
1T1R |
|
|
Video Gönderimi |
1080p HD video aktarımı, H.264/H.265 uyarlanabilir |
IP Veri iletimi |
IP paketlerine dayalı veri aktarımını destekler |
|
|
Şifreleme |
ZUC/SNOW3G/AES ((128) İsteğe bağlı Katman-2 |
Veri Bağlantısı |
Tam çift katlı iletişim |
|
|
Veri oranı |
Max 100Mbps ((Uplink ve Downlink) |
Yukarı & Aşağı oranı |
2D3U/3D2U/4D1U/1D4U |
|
|
Aralık |
UGV: 5-10KM Yerden yere ((LOS) |
Otomatik Yeniden Yapım Zinciri |
Bağlantı arızasından sonra bağlantının otomatik olarak yeniden kurulması/bağlantı arızasından sonra ağın yeniden dağıtılması |
|
|
Kapasite |
64 düğüm |
Duyarlılık |
||
|
MIMO |
2x2 MIMO |
1.4GHz |
20 MHz |
- 102 dBm |
|
İletişim Gücü |
2 watt |
10 MHz |
-100 dBm |
|
|
Gecikme |
Hava arayüzü gecikmesi<30ms |
5 MHz |
-96dBm |
|
|
Modülasyon |
QPSK, 16QAM, 64QAM |
600 MHz |
20 MHz |
- 102 dBm |
|
Engelleme karşıtı |
Frekans Atlama ve Adaptatif Modülasyon |
10 MHz |
-100 dBm |
|
|
Bant genişliği |
1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz/40Mhz |
5 MHz |
-96dBm |
|
|
Güç tüketimi |
30Watt |
Sıklık seçeneği |
||
|
Güç Girdi |
DC24V-DC27V |
1.4Ghz |
1420 MHz-1530 MHz |
|
|
Boyut |
86*120*24,2 mm |
600 MHz |
634 MHz-674 MHz |
|
|
Mekanik |
||
|
Çalışma sıcaklığı |
-20°C~+55°C |
|
|
Boyut |
130*100*25mm ((Anten dahil değil) |
|
|
Ağırlık |
273 g |
|
|
Arayüzler |
||
|
RF |
2 x SMA |
|
|
Ethernet |
1xEthernet |
|
|
Komünist |
3xSerial Port |
1. DEBUG Serial Port |
|
Güç |
1xDC Giriş |
DC24V-27V |
|
Komut Arayüzü |
AT komuta yapılandırması |
AT komut konfigürasyonu için API/HTTP/UART |
|
Yapılandırma Yönetimi |
WEBUI, API ve yönetim yazılımı üzerinden yapılandırmayı destekle |
|
|
Çalışma Modu |
TCP sunucu modu |
TCP sunucusu olarak ayarlandığında, seri port sunucusu bilgisayar bağlantısını bekler.
TCP istemcisi olarak ayarlandığında, seri port sunucusu hedef IP tarafından belirlenen ağ sunucusuna aktif olarak bağlantı başlatır.
lTCP sunucu, TCP istemcisi, UDP, UDP çoklu yayın, TCP sunucu/ istemci birliktelik, MQTT
|
|
Baud oranı |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
Protokol |
ETHERNET, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645, Pass-through modu |
|
|
Sistem Yönetimi |
WATCHDOG işlevini destekler, tüm sistem düzeyinde istisnalar tanımlanabilir ve otomatik olarak sıfırlanabilir |
|
|
|
